  • #46
    المشاركة الأصلية بواسطة ابوكاليبس مشاهدة المشاركة
    شكرا على تعبك معي ،، اناةتقريبا فهمت مجمل الكلام ، بس عندي استفسار لما اشبك ab. mn بالجهاز رح اخذ قياس وتطلع امامي قيمه مثلا 0.1. هاي القيمه الي تطلع مش هي بالاساس مضروبه في k ? والا اخذ القيمه الي تطلع معي واضربها بالمعادله الي انت وضحتها
    نعم أخي هو ذاك بالضبط، لكن المعادلة تختلف لحساب المعامل K من الفحص بطريقة Schlumberger والطريقة الفحص التي تعمل بها أنت ديبول-ديبول،
    أردت فقط أن أوضح طريقة الفحص شليبورجر، لكي تكون عندك صورة، هي جيدة في الدقة ويعيبها العمق...

    تعليق

    • #47
      الصراحه صرت اخجل اسالك اي سوال اخر لانه انا طبعي لازم افهم اي شي اشتغله ما اسوي اي شي بدون ما افهمه

      تعليق

      • #48
        المشاركة الأصلية بواسطة ابوكاليبس مشاهدة المشاركة
        شفت هالمثال الي قلت الك عنه امس ،، نفس المكان ونفس الارض وخطين بينهم خمسه متر لكن يوجد منظر غريب بالمنتصف هذا الي خلاني انزل الموضوع
        أين أخي المنظر الغريب؟ بالنسبة لي هو نفس المقطع أو الصفيفة تقريبا... توزيع المقاومية على الخطوط (خط 1 وخط 2)لا يظهر فوارق كبيرة.

        تعليق

        • #49
          المشاركة الأصلية بواسطة ابوكاليبس مشاهدة المشاركة
          الصراحه صرت اخجل اسالك اي سوال اخر لانه انا طبعي لازم افهم اي شي اشتغله ما اسوي اي شي بدون ما افهمه
          أخي الكريم ما في مشكلة ولا حرج في السؤال، لكن كما قلت لك سابقا أن الأجهزة الجيوفزيائية خصوصا الجيوإلكتريك ليست سهلة بالنسبة لاي شخص ليست له دراية بالجيوفزياء، لا تستطيع بين عشية وضحاها أن تستوعب أو تلم بمعطيات معقدة،
          عندما تحلل مقاطع أو تريد من شخص أن يساعدك في تحليلها عليك أن تلم بكل تلك المبادئ قبل التحليل...
          شكرا...

          تعليق

          • #50
            والله انا كل اسالتي بس لاجل اوصل لشي يفيدني وتعرف صعب تلاقي شخص فاهم هالاجهزة وهءا ممكن يسبب الك ازعاج من الاسئله ،اعذرني،، بالنسبه للجهاز نفسه هل انا اتحكم بقوة التيار ؟؟ والجهاز في موصليه ومقاومه لكن انا بالاساس ابقيت اعدادته مثل ماهو ما حركت شي بقيمه ,,r او اي شي ثاني ،،،
            اضغط على الصورة لعرض أكبر.  الإسم: 1541707217642.jpg  مشاهدات: 1  الحجم: 270.0 كيلوبايت  الهوية: 751400

            هاي تقريبا كل الاعدادات الموجوده وازا اشتغل على k0=١

            بكل الحالات انا جدا استفدت منك واحاول الاقي حل للفحص غير ديابلو ديابلو مع انها جيده لكن متعبه للتجارب وانا ان شاء الله رح اعمل فراغ بالمنطقه وافحصه واشوف قيمه عشان اقارن وافهم ونفس الوقت احاول اطبق كلامك

            تعليق

            • #51
              تحيه لجميع الاخوة الكرام
              الطريقة الافضل للحصول عى اعماق معتبره هي dipole-dibole
              اما باقيجميع الطرق المستخدمة (pole-dipole/pole-pole/Schlumberger) بمثل هذا الجهاز تعبر سطحية ولا تصل للاعماق المطلوبة التي نسعى لها من خلال الفحص.
              الاخ المتوسل لله
              شروحاتك متميزه وانا متابع لك مع الشكر

              تعليق

              • #52
                المشاركة الأصلية بواسطة ابوكاليبس مشاهدة المشاركة
                والله انا كل اسالتي بس لاجل اوصل لشي يفيدني وتعرف صعب تلاقي شخص فاهم هالاجهزة وهءا ممكن يسبب الك ازعاج من الاسئله ،اعذرني،، بالنسبه للجهاز نفسه هل انا اتحكم بقوة التيار ؟؟ والجهاز في موصليه ومقاومه لكن انا بالاساس ابقيت اعدادته مثل ماهو ما حركت شي بقيمه ,,r او اي شي ثاني ،،،
                [ATTACH=CONFIG]82149[/ATTACH]

                هاي تقريبا كل الاعدادات الموجوده وازا اشتغل على k0=١

                بكل الحالات انا جدا استفدت منك واحاول الاقي حل للفحص غير ديابلو ديابلو مع انها جيده لكن متعبه للتجارب وانا ان شاء الله رح اعمل فراغ بالمنطقه وافحصه واشوف قيمه عشان اقارن وافهم ونفس الوقت احاول اطبق كلامك
                نعم أخي تستطيع العمل بالجهاز في وضع الموصلية (الناقلية) أو بوضع المقاومية، الشئ الذي لا أفهمه منك أخي كيف أنك تعمل بمعامل 1=K0، ففي هذه الحالة الناتج يكون مقاومة وليس المقاومية لأن ناتج ضرب 1؟؟؟؟
                شكرا...

                تعليق

                • #53
                  المشاركة الأصلية بواسطة المتوسل لله مشاهدة المشاركة
                  نعم أخي تستطيع العمل بالجهاز في وضع الموصلية (الناقلية) أو بوضع المقاومية، الشئ الذي لا أفهمه منك أخي كيف أنك تعمل بمعامل 1=K0، ففي هذه الحالة الناتج يكون مقاومة وليس المقاومية لأن ناتج ضرب 1؟؟؟؟
                  شكرا...
                  شوف كل k كم قيمتها بالصور هاذا الي موجود بالجهاز ،، وهذا الي حكتلي عنه لاريسا k0 قيمتها واحد من نفس الجهاز مش مني

                  تعليق

                  • #54
                    انا اتوقع الجدول المخصص الي هي صانعيته بضرب لك القيم بمعادله منفصله وجاهزة بالجدول

                    تعليق

                    • #55

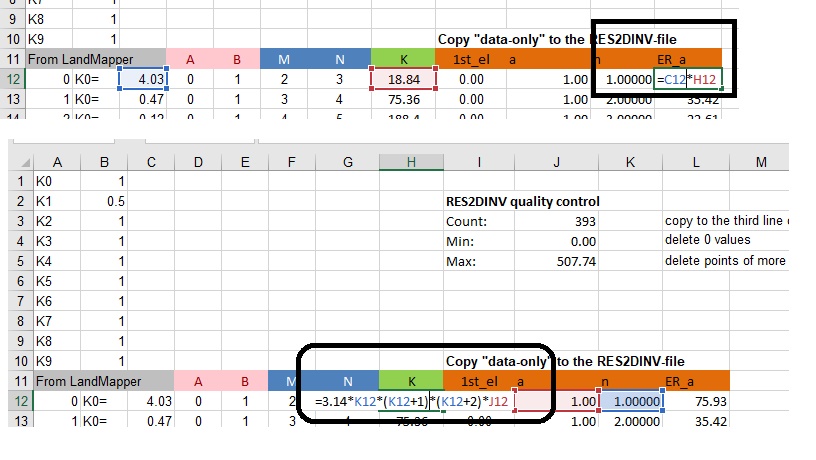

                      اضغط على الصورة لعرض أكبر.  الإسم: Untitled.jpg  مشاهدات: 1  الحجم: 124.3 كيلوبايت  الهوية: 751403

                      المعادله تنحسب داخل الجدول ،، يعني انت تاخذ القيمه من الجهاز وتضعها بالجدول والجدول خ\هو يحسب قيمه k ويعطيك القيمه الي تاخذها على res2d

                      تعليق

                      • #56
                        المشاركة الأصلية بواسطة ابوكاليبس مشاهدة المشاركة
                        شوف كل k كم قيمتها بالصور هاذا الي موجود بالجهاز ،، وهذا الي حكتلي عنه لاريسا k0 قيمتها واحد من نفس الجهاز مش مني
                        نعم فهمت أخي يعني K0 ثابت وقيمته 1 من عند المصنع، في هذه الحالة لا تستطيع أن تغير طريقة الفحص ديبول ديبول إلا إذا غيرت قيمة K، مثل K1.....K9، وبذلك سيتغير الجدول أيضا...
                        لأنك لن تسطيع العمل ب K0... لا عليك أخي ابقى على طريقة الفحص ديبول ديبول حتى تستوعب عمل الجهاز.
                        عندك مجس ثابت 4 إلكترودات؟ (إذا أمكن صورة)
                        شكرا..

                        تعليق

                        • #57
                          مجس ثابت الي من الشركه ضيعته من فترة وما استخدمته ابدا ولا اعرف ليش هو ،، انت قصدك المواسير حرف T وعليها اربع مسامير باسفلها ،،،. اذا هو قصدك كان عندي وراح وما اعرف ليش استخدامه بالاساس ممكن تشرحلي ؟ لكن هو سهل تصنعه

                          تعليق

                          • #58
                            اضغط على الصورة لعرض أكبر.  الإسم: ft2010-1.png  مشاهدات: 1  الحجم: 155.0 كيلوبايت  الهوية: 751404

                            نفسه بالضبط

                            تعليق

                            • #59
                              المشاركة الأصلية بواسطة ابوكاليبس مشاهدة المشاركة
                              مجس ثابت الي من الشركه ضيعته من فترة وما استخدمته ابدا ولا اعرف ليش هو ،، انت قصدك المواسير حرف T وعليها اربع مسامير باسفلها ،،،. اذا هو قصدك كان عندي وراح وما اعرف ليش استخدامه بالاساس ممكن تشرحلي ؟ لكن هو سهل تصنعه
                              أردت أخي أن أتاكد من طريقة فحصك فقط...

                              تعليق

                              • #60
                                بالضبط. فحصي كان بالبدايه كله اخطاء ثم بدلت مسامير الشركه بمسامير ١٨ سم ستانلس ستيل صافي ميه بالميه ، ارسم خط ٤٠ متر وفي جدول جاهز نن لاريسا للنقاط اشبك ab mn ثم التبديل على mn level 1 حتى level 3 القيم طبعاا الي اشبكه نفس الي بالجدول بالضبط وبنزل الملف وباخذ القيم منه على جدول الاكسل تطلع قيمه جديده بعد المعادلات وبعض الاحيان تطلع قيم خطا مثل صفر بالجدول تزال منه وناتج الجدول الجديد احدد الطريقه )٣) الي ديابلو واحول الملف dat ,, واسحبه على res2d ثم اطلع الصورة وبعدل اللخطاء ان وجدت بداياتي كان error يوصل ١٨٠ حاليا ممكن ١٧ بالميه ،،، وقلت لك المشكله فحص ال ٤٠ متر ممكن ياخذ اربع ساعات كامل ويختاج اقلها اربع اشخاص

                                تعليق
