  • #91
    المشاركة الأصلية بواسطة المتوسل لله مشاهدة المشاركة

    تفضل أخي هذا الرابط فيه كل ماهو متعلق بالجهاز...
    وهذا رابط تحميل كتاب Everyday Applied Geophysics 1 Electrical Methods يتحدث فيه عن جميع الخطوات لصنعه...
    موفق...
    هل لديكم رابط لكتاب evryday applied geophysics 2

    شكرا لك

    تعليق


    • #92
      المشاركة الأصلية بواسطة mohamed E مشاهدة المشاركة

      هل لديكم رابط لكتاب evryday applied geophysics 2

      شكرا لك
      للاسف اخي فليس لدي رابط للمرجع المذكور أعلاه....

      تعليق


      • #93
        المشاركة الأصلية بواسطة mohamed E مشاهدة المشاركة

        هل لديكم رابط لكتاب evryday applied geophysics 2

        شكرا لك
        يمكنك شراءهم وقد وضعنا ذلك بمشاركة سابقة

        هنـــــــــــــــــــــــــــــــــــــــــنا

        تعليق


        • #94
          المشاركة الأصلية بواسطة ابو حازم مشاهدة المشاركة

          يمكنك شراءهم وقد وضعنا ذلك بمشاركة سابقة

          هنـــــــــــــــــــــــــــــــــــــــــنا
          شكرا لك اخي الكريم
          نتمنة من الاخ السراب تتمة الموضوع جزاكم الله خيرا

          تعليق


          • #95
            السلام عليكم أخواني الخبراء و الهواة هذا الجهاز المطروح يبدو جهاز رائع صنعت جهاز نبضي الفلزجو الإيراني وأريد صنع هذا الجهاز أو بالأحرى تركيبه لأنها قطع جاهزة المطلوب منكم فضلا وليس أمرا شرح ربط القطت ببعضها برسم موضح ثانيا فيديو يشرع عمل الجهاز ميدانيا وثالثا هل يدمج مع الهاتف أم كيف لفحص الصورة و شكرا

            تعليق


            • #96
              بهاذا المعدل يلزم 10 سنوات لصنع الجهاز أول مشاركة لي لها حوالي 10 أيام ولا من مجيب!!!!!!!

              تعليق


              • #97
                المشاركة الأصلية بواسطة سحباني مشاهدة المشاركة
                بهاذا المعدل يلزم 10 سنوات لصنع الجهاز أول مشاركة لي لها حوالي 10 أيام ولا من مجيب!!!!!!!
                لقد أجبتك في هذا الموضوع المشاركة رقم 10
                ولماذا أخي تنتظر 10 سنوات؟؟؟؟؟؟ فأنت لست مضطرا للانتظار ....
                المشروع سهل جدا وواضح ولايوجد فيه أي غموض لاي شخص لديه مفاهيم أساسية في الالكترونيات الرقمية.... لقد وضعت كل ما يتطلب لتحقيقه وأرفقت كل شئ يخصه..... مع التصحيحات طبعا في المرفقات،
                لكن هناك أشخاص يحاولون الاصطياد في الماء العكر فقط.... أقول لهم: كل ما يتطلبه المشروع موجود في المرفقات وهو حر في تحقيقه او رفضه... وسأجيب من هنا فصاعدا على الاسئلة التقنية فقط والتي تخص متطلبات التصنيع سواء لهذا المشروع أو لاي مشروع آخر....
                شكرا....

                التعديل الأخير تم بواسطة السراب الازرق; الساعة 2020-12-15, 11:36 PM.

                تعليق


                • #98
                  لا أخي لا تفهمني غلط أردت فقط بعض التوضيحات فيما يخص الدارة مثل أين تشبك البطارية و مكان ربط الأعمدة أخي السراب هناك أشخاص معارفهم محدودة يحتاجون بعض الشوروحات لا تنطر لأصحاب الخبرة هذا المشروع جيد يحتاج منكم لو تكرمت بعض الشروحات شرح ربط الدائرة و فيدو في ميدان العمل هذا كل ما في الأمر أخي

                  تعليق


                  • #99
                    صنعت من قبل جهاز الفلزو ونجحت فيه و الحمد لله دون أي مشكل أردت منك أخي لو تكرمت رسم واضح للدارك في اامشاركة الأولى يجد صورة للدارة لكنه ليست متكاملة ينقص مكان شبك البطارية و منافذ ربط الأعمدة أريد صنع الجهاز أولا وبعدها سأتدرب على العمل عليه

                    تعليق


                    • المشاركة الأصلية بواسطة سحباني مشاهدة المشاركة
                      لا أخي لا تفهمني غلط أردت فقط بعض التوضيحات فيما يخص الدارة مثل أين تشبك البطارية و مكان ربط الأعمدة أخي السراب هناك أشخاص معارفهم محدودة يحتاجون بعض الشوروحات لا تنطر لأصحاب الخبرة هذا المشروع جيد يحتاج منكم لو تكرمت بعض الشروحات شرح ربط الدائرة و فيدو في ميدان العمل هذا كل ما في الأمر أخي
                      أخي العزيز لقد كتبت في المشاركة رقم 46 أنه وجب إضافة وحدة إرسال ووحدة استقبال ولقد وضعت الوحدتين في المرفقات....
                      المهم هذه وحدة الاستقبال :
                      اضغط على الصورة لعرض أكبر.   الإسم:	im07.JPG  مشاهدات:	0  الحجم:	140.0 كيلوبايت  الهوية:	863620




                      وهذه وحدة الإرسال لحقن التيار:
                      اضغط على الصورة لعرض أكبر.   الإسم:	im08.JPG  مشاهدات:	0  الحجم:	123.5 كيلوبايت  الهوية:	863621






                      الأردوينو هو فقط جزء أو نظام جمع البيانات أتوماتيكيا....

                      تنبيه: نظرًا لأن وحدة الإرسال قد تنتج جهدًا أكبر من 100 فولت ، فمن الضروري للغاية قبل كل شيء فصل المرسل والمستقبل، يجب ألا يكون لديهم نقطة واحدة مشتركة ، ولا سيما أن هناك حاجة إلى إمدادات طاقة منفصلة.

                      شكرا....
                      التعديل الأخير تم بواسطة السراب الازرق; الساعة 2020-12-17, 12:00 AM.

                      تعليق


                      • بدأة الأمور تتضح الأن أخي ممكن رسم بياني كامل للدارة لأن الصورة الرقمية في المشاركة الأولى عند التكبير لا تضهر أسماء المداخل مع العلم وجدة كل القطع المطلوبك للجهاز بخلاف الذاكرة و المؤقت وجدة إصدار أخر هل يعمل دون مشاكل أخي

                        تعليق


                        • مرة أخرى أخي لو تكرمت رسم كامل للدارة يكون بياني ليس رقمي حتى أركب الجهاز بسهولة

                          تعليق


                          • المشاركة الأصلية بواسطة سحباني مشاهدة المشاركة
                            مرة أخرى أخي لو تكرمت رسم كامل للدارة يكون بياني ليس رقمي حتى أركب الجهاز بسهولة
                            أخي الكريم لقد وضعت في المرفقات جميع المتطلبات أرجو أن تراجعها أولا وقبل كل شئ....
                            المهم:
                            بالنسبة للدارة الرقمية افتح الملف Magneto.fzz بواسطة برنامج
                            Fritzing ومن خلاله تستطيع أن تكبر المخطط ليظهر لك كل شئ....

                            إضغط على الصورة لكي تستطيع أن تحمل الملف Magneto.fzz


                            اضغط على الصورة لعرض أكبر.   الإسم:	im02.JPG  مشاهدات:	0  الحجم:	185.2 كيلوبايت  الهوية:	863687

                            شكرا..
                            التعديل الأخير تم بواسطة السراب الازرق; الساعة 2020-12-17, 11:03 PM.

                            تعليق


                            • السلام عليكم
                              سؤال
                              انا اريد ان اختصر عن نفسي واردت ان اصنع جهاز للفراغات بقياس مقاومة الارض
                              اريد فقط التيار المتدفق في الاوتاد كم يكون فولت وكم امبير وترددي ام مستمر
                              ساقيس مقاومة التيار بالافو متر
                              احتاج نوع التيار وشدته وفولتيته

                              تعليق


                              • المشاركة الأصلية بواسطة السراب الازرق مشاهدة المشاركة
                                السلام عليكم ورحمة الله تعالى وبركاته....

                                يهدف هذا المشروع إلى بناء جهاز أستكشاف طبقات الأرض عن طريق قياس المقاومة. هذا الجهاز مفتوح المصدر ويمكنك بالتالي تعديل البرنامج الذي يحتوي عليه ليناسب احتياجاتك أو إضافة ميزات أخرى جديدة، الهدف المحدد هو تزويدك بجميع الموارد التقنية اللازمة لتحقيق هذه الأداة ، مع تفصيل كل مرحلة من مراحل تصميمها.
                                الإستكشاف الكهربائي يتلخص في حقن تيار كهربائي بواسطة قطبين كهربائيين مغروسيين في الأرض وقياس الجهد في نقاط أخرى من على السطح. هذه الوحدة مخصصة لأخذ قيم تناظرية، مثل شدة التيارات والفولتية ثم يتم تحويل الإشارات إلى تنسيق رقمي وحفظها في وحدة تخزين ليتم تحليلها باستخدام برنامج جيوفيزيائي متخصص (مثل Surfer) لكي يتم تحديد الاختلاف المكاني لمقاومات البنية التحتية.
                                مثال لعلبة الجهاز في الحالة النهائية
                                اضغط على الصورة لعرض أكبر.* الإسم:	im21.JPG* مشاهدات:	0* الحجم:	68.8 كيلوبايت* الهوية:	834845
                                صورة تظهر الإختبارات الأولى للجهاز
                                اضغط على الصورة لعرض أكبر.* الإسم:	im22.jpg* مشاهدات:	0* الحجم:	193.2 كيلوبايت* الهوية:	834846


                                نظرة عامة:
                                البينة الهندسية للمشروع:

                                اضغط على الصورة لعرض أكبر.* الإسم:	im08.JPG* مشاهدات:	3* الحجم:	54.1 كيلوبايت* الهوية:	834717

                                النموذج أو الجهاز يحتوي على 5 وحدات رئيسية:
                                1. شريحة تقوم بإجراء تحويلات تماثلية/رقمية (محول CAN أو محول رقمي/تناظري ADC)

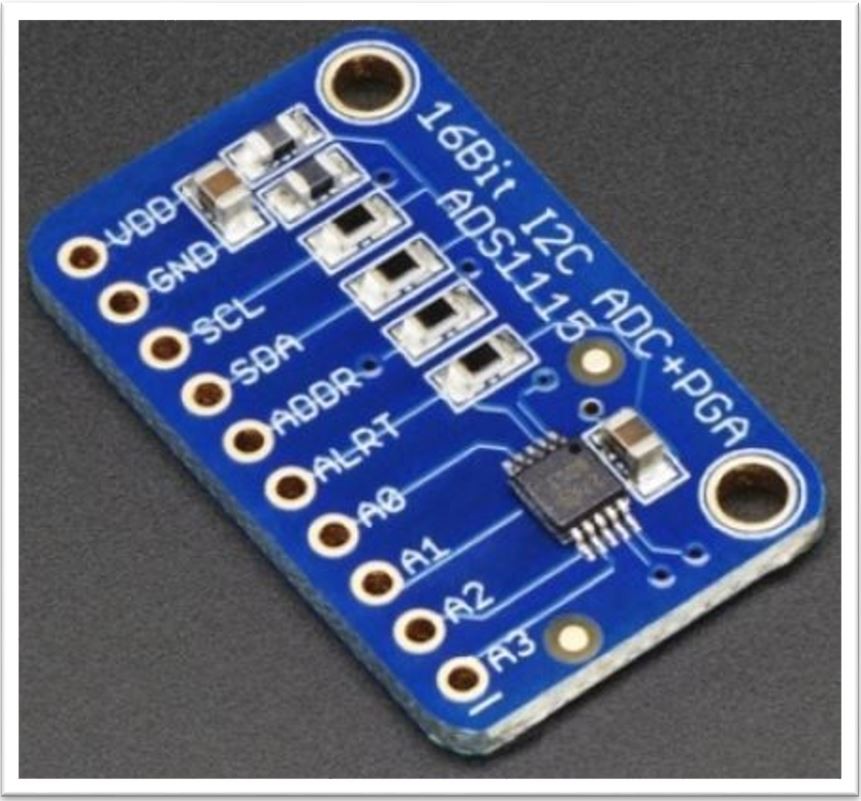

                                إخترنا لهذا المشروع شريحة ADS1115 وهي عبارة عن محول تناظري/رقمي (ADC) يشتمل على أربعة مدخلات، اثنان منها يمكن مضاعفتهما للعمل في الوضع التفاضلي.
                                دقة 16 بت مناسبة للسبر الكهربائي. الحد الأقصى لسرعة العمليات هو 860SPS (أي 860 عينة في الثانية الواحدة). يمكن تناول أربع وحدات باستخدام بروتوكول I2C. تحتوي الشريحة أيضًا على طابق يتيح بتضخيم كسب الإشارات المراد قياسها (FPGA).
                                هذا المحول يتكيف تمامًا مع المشروع.
                                اضغط على الصورة لعرض أكبر.* الإسم:	im02.JPG* مشاهدات:	3* الحجم:	124.0 كيلوبايت* الهوية:	834616

                                2- المتحكم الدقيق أو المتحكم المصغر (Microcontroller):
                                وقع الاختيار على إصدار Mega 2560 المبنية على بنية Atmega
                                فهي تحتوي على ذاكرة كافية لتشغيل البرنامج...
                                تستطيع أيضا إستعمال نموذج أونو(Uno)، لكن في هذه الحالة وجب عليك التخلي على بيانات GPS.
                                اضغط على الصورة لعرض أكبر.* الإسم:	image_68392.jpg* مشاهدات:	6* الحجم:	141.0 كيلوبايت* الهوية:	834620

                                الخصائص التقنية للمتحكم ATmega2560
                                اضغط على الصورة لعرض أكبر.* الإسم:	im06.JPG* مشاهدات:	3* الحجم:	118.3 كيلوبايت* الهوية:	834622


                                3- وحدة حفظ البيانات (أو النسخ الإحتياطي):
                                سنستعمل قارئ بطاقة microSD ، بتنسيق SPI، لحفظ جميع البيانات أثناء قراء البيانات...
                                اضغط على الصورة لعرض أكبر.* الإسم:	im10.JPG* مشاهدات:	0* الحجم:	134.2 كيلوبايت* الهوية:	834826


                                4- وحدة RTC:
                                فيما يتعلق بساعة التوقت الحقيقي (RTC) تم إختيار شريحة بتنسيق Grove من قِبل الشركة Seeed ، التي يكون مكونها الرئيسي دائرة DS1307 (circuit) الشريحة تظهر الساعة بدقة نانوثانية.
                                هناك سبعة سجلات متاحة:
                                ثواني (من 0 إلى 59) ؛
                                دقائق (من 0 إلى 59) ؛
                                ساعات (من 0 إلى 23) ؛
                                أيام الأسبوع (من 1 إلى 7) ؛
                                تاريخ اليوم (من 1 إلى 31) ؛
                                الشهر (من 1 إلى 12) ؛
                                السنة (0 تقابل عام 2000).
                                اضغط على الصورة لعرض أكبر.* الإسم:	im16.JPG* مشاهدات:	0* الحجم:	66.4 كيلوبايت* الهوية:	834827






                                5- واجهة التعامل الخارجي، التي تسمح التعامل أو التفاعل مع النظام (الشاشة ،
                                لوحة المفاتيح ، وما إلى ذلك)...

                                1-5 لوحة المفاتيح:

                                جهاز تم اقتراحه بواسطة Sparkfun (VKey PRT12080) والذي تم تصميمه وفقًا لمبدأ جسور مقسم الجهد. كل زر لديه مستوى تناظري مختلف.
                                يمكن استخدام أنواع أخرى من لوحات المفاتيح (I²C) ، شريطة أن يتم تعديل البرنامج
                                اضغط على الصورة لعرض أكبر.* الإسم:	im12.JPG* مشاهدات:	0* الحجم:	58.6 كيلوبايت* الهوية:	834828
                                الوظائف المدرجةللوحة المفاتيح

                                2-5 شاشة LCD
                                مكونة من سطرين 16 حرف.
                                الشاشة تعرض معلومات الإعدادات والقوائم، ويمكن تنشيط الإضاءة الخلفية أو عدم تشغيلها، وفقًا لتفضيلات المستخدم...
                                اضغط على الصورة لعرض أكبر.* الإسم:	im14.JPG* مشاهدات:	0* الحجم:	48.1 كيلوبايت* الهوية:	834829
                                شاشة I²C LCD من شكل Grove

                                مخطط تجميع المكونات:
                                اضغط على الصورة لعرض أكبر.* الإسم:	im18.JPG* مشاهدات:	0* الحجم:	104.8 كيلوبايت* الهوية:	834842
                                يمكنك الضغط على الصورة لمراجعة المخطط على برنامج Fritzing
                                مع تحميل برنامج تشغيل المتحكم


                                شكرا...
                                السلام عليكم
                                طريقة الكهربية تعطي عمق الهدف مساوي ١/٥ من تباعد الاقطاب لذلك عندي سؤال وهو
                                في حالة اذا استخدمت مصدر تيار عالي مثلا ٣٠٠٠ فولت هل استطيع ان اصل الي عمق كبير بتباعد اقطاب اقل ؟
                                ​​​​​
