  • #16
    [QUOTE=السراب الازرق;n860259]

    على الرحب والسعة، إذا كان لديك استفسار آخر.... فلا تتردد....
    بارك الله فيك أخي السراب على هذه الإفادات ،لدي سؤال من فضلك ، عند مسح المسار الأول والشروع في الدوران إلى المسار الثاني ، فهل يكون هذا الدوران إلى اليمين أو إلى اليسار كما هو مدرج في جدول القياسات (السهم المتعرج الذي فوقه الخانة ) أي أشير إلى الخانة حسب الإتجاه الذي أريده.وشكرا.

    تعليق


    • #17
      [QUOTE=elfir;n860286]
      المشاركة الأصلية بواسطة السراب الازرق مشاهدة المشاركة

      على الرحب والسعة، إذا كان لديك استفسار آخر.... فلا تتردد....
      بارك الله فيك أخي السراب على هذه الإفادات ،لدي سؤال من فضلك ، عند مسح المسار الأول والشروع في الدوران إلى المسار الثاني ، فهل يكون هذا الدوران إلى اليمين أو إلى اليسار كما هو مدرج في جدول القياسات (السهم المتعرج الذي فوقه الخانة ) أي أشير إلى الخانة حسب الإتجاه الذي أريده.وشكرا.

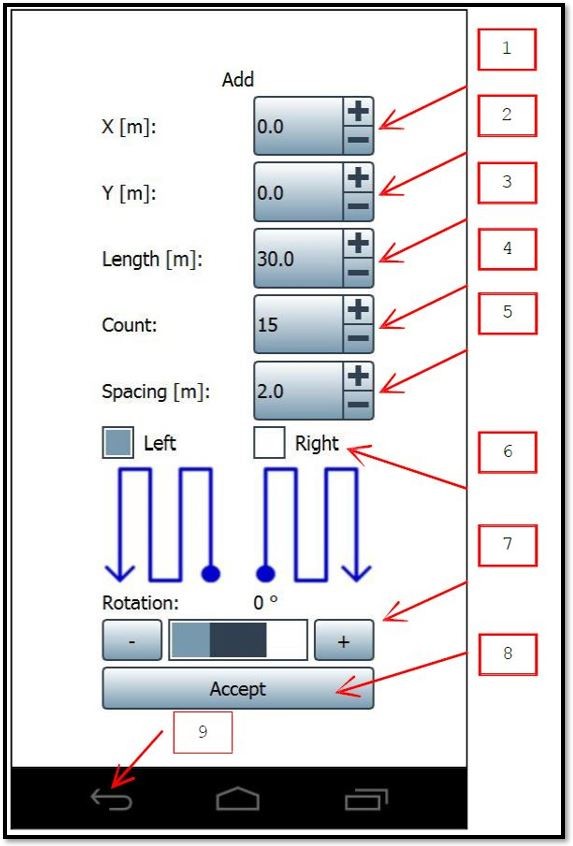

      اضغط على الصورة لعرض أكبر.

الإسم:	im31.JPG
مشاهدات:	354
الحجم:	76.0 كيلوبايت
الهوية:	860311
      1. إتركها كما هي (موقع بداية المسار في الإحداثية X)
      2. إتركها كما هي (موقع بداية المسار في الإحداثية Y)
      3. طول المسارات بالمتر
      4. عدد المسارات
      5. المسافة بين المسارات

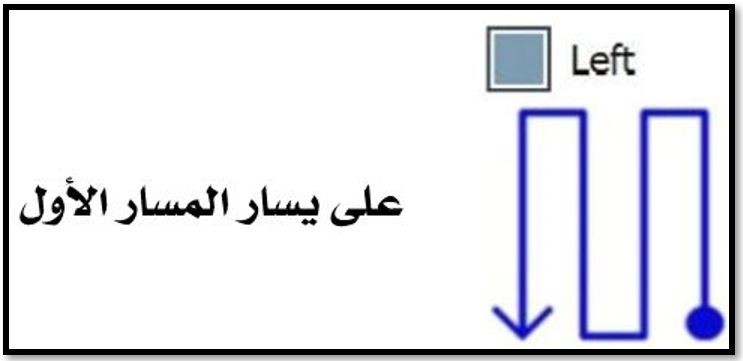

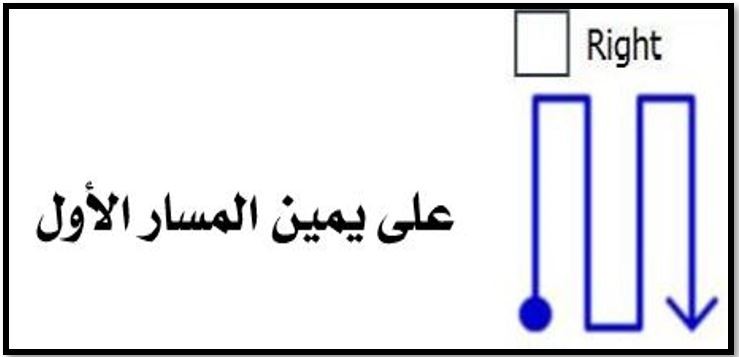

      6. اتجاه المسارات بالنسبة لاتجاه المسار الأول: أي يمين المسار الأول أو يسار المسار الأول
      اضغط على الصورة لعرض أكبر.   الإسم:	im30.JPG  مشاهدات:	0  الحجم:	30.6 كيلوبايت  الهوية:	860309 اضغط على الصورة لعرض أكبر.   الإسم:	im25.JPG  مشاهدات:	0  الحجم:	28.2 كيلوبايت  الهوية:	860307






      7. دوران المسارات حول بداية المسار الأول.
      8. إضافة المسارات إلى الخريطة (الموقع جاهز للفحص)
      9. إلغاء.
      الملفات المرفقة
      التعديل الأخير تم بواسطة السراب الازرق; الساعة 2020-08-26, 10:56 PM.

      تعليق


      • #18
        بارك الله فيك أخي السراب ، ونفع بعلمك ، وجزيت خيرا عن هذا الجهد المبارك ، من فضلك معلمنا الكريم ، بعد عملية المسح وإظهار الصورة ، وعند الدخول على ( 3d visualization ) ثم الدخول على (processing) تظهر عدة أنماط لتحليل الصورة وعند التبديل تتغير الألوان ( App.res.(ohm*m) -Emf(uv) -Phase ) فأرجو منك شيء من التوضيح ، الألوان ، وسامحني إن استبقت الأحداث ،

        تعليق


        • #19
          المشاركة الأصلية بواسطة elfir مشاهدة المشاركة
          بارك الله فيك أخي السراب ، ونفع بعلمك ، وجزيت خيرا عن هذا الجهد المبارك ، من فضلك معلمنا الكريم ، بعد عملية المسح وإظهار الصورة ، وعند الدخول على ( 3d visualization ) ثم الدخول على (processing) تظهر عدة أنماط لتحليل الصورة وعند التبديل تتغير الألوان ( App.res.(ohm*m) -Emf(uv) -Phase ) فأرجو منك شيء من التوضيح ، الألوان ، وسامحني إن استبقت الأحداث ،
          يمكنك أخي الكريم بعد الإنتهاء معاينة الفحص الذي قمت به وذلك من خلال عرض خريطة المقاومة أو خريطة الفاز أو خريطة الموصلية....
          كل خريطة تعطيك طبيعة الشاذة إن وجدت على حسب شريط الألوان الذي تم إختياره....

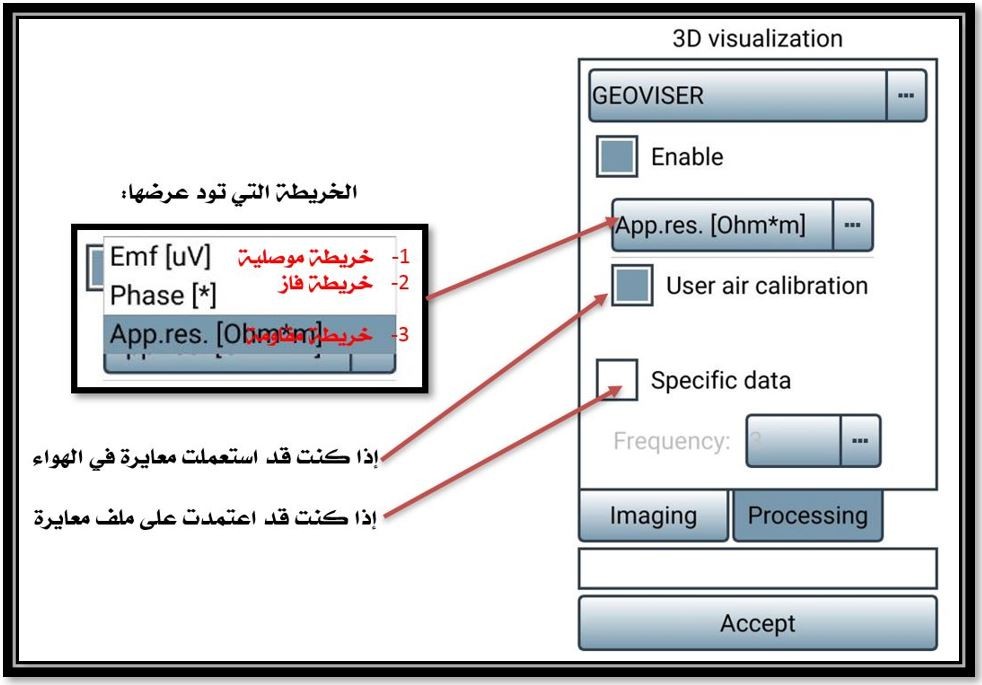

          سأعطيك مثال: في هذا المثال تم اختيار معانية النتائج عن طريق عرض خريطة المقاومة
          اضغط على الصورة لعرض أكبر.   الإسم:	im36.JPG  مشاهدات:	0  الحجم:	108.2 كيلوبايت  الهوية:	860338



          اضغط على الصورة لعرض أكبر.   الإسم:	im40.JPG  مشاهدات:	0  الحجم:	122.4 كيلوبايت  الهوية:	860339
          كما تلاحظ أن خريطة المقاومة تعرض لك شاذة (جسم) مقاومته ضعيفة (1.2) مقارنة بمقاومة الوسط (حوالي 300)....
          لماذا أتى لون الجسم بالأزرق؟: لأننا إخترنا شريط تدرج الألوان الذي فيه اللون الأزرق يمثل القيم الضعيفة.....

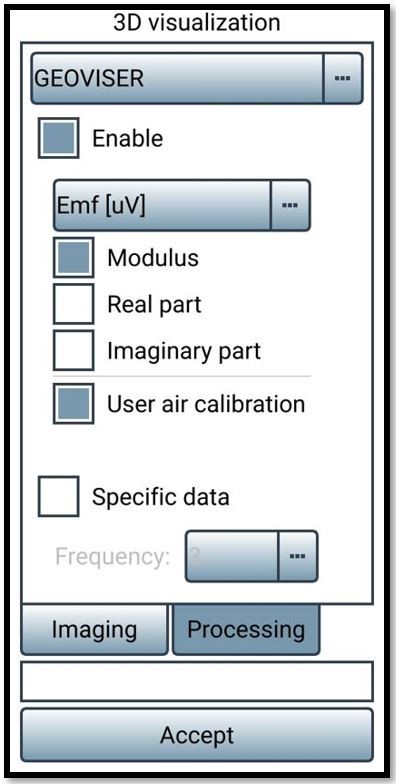

          سنقوم بعرض الفحص الملف لكن هذه المرة بخريطة الموصلية أو الناقلية:
          اضغط على الصورة لعرض أكبر.   الإسم:	im45.JPG  مشاهدات:	0  الحجم:	56.1 كيلوبايت  الهوية:	860341

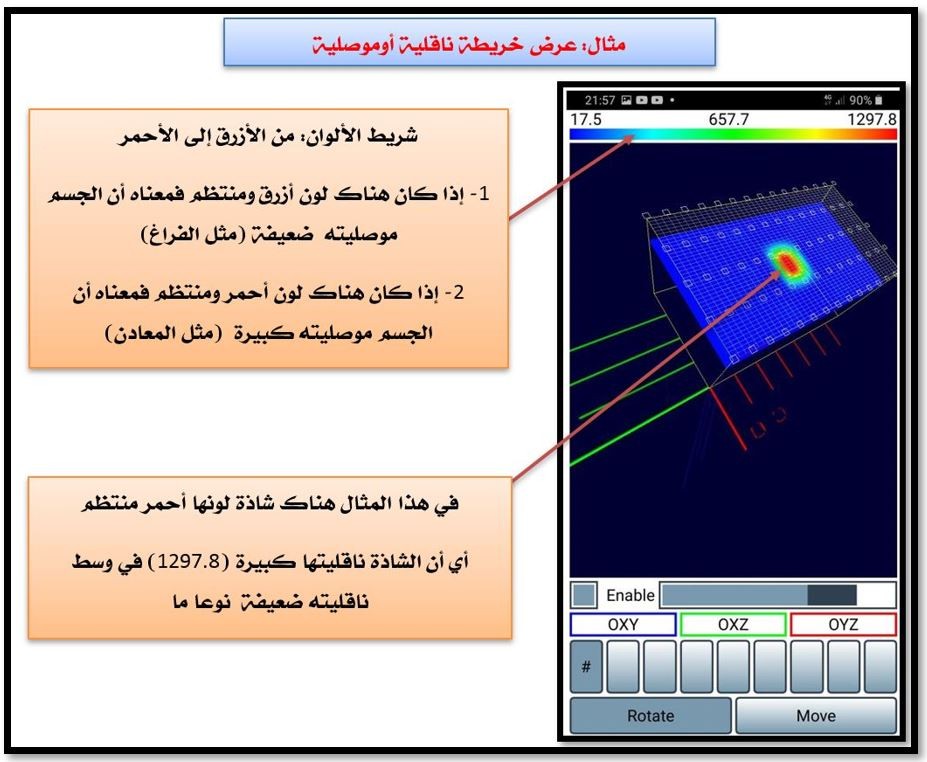

          خريطة الناقلية أو الموصليــة:
          اضغط على الصورة لعرض أكبر.   الإسم:	im42.JPG  مشاهدات:	0  الحجم:	131.5 كيلوبايت  الهوية:	860340


          التعديل الأخير تم بواسطة السراب الازرق; الساعة 2020-08-28, 12:18 AM.

          تعليق


          • #20
            شكرا وألف شكر لك أخي العزيز الطيب السراب على هذه الفوائد والنفائس ، ونور الله بك هذا المنتدى ، والله ما بخلتنا ، يا غالي ، وحتى لا نكثر عليك ،إن شاء الله نتمنى في فرصة أخرى توضح لنا الجزء الحقيقي والتخيلي،( real part) ( imaginary part) و ( modulus) وسامحنا نأخذ من وقتك ، و زيادة مشقة الكتابة والرسم والشرح.

            تعليق


            • #21
              عذرا أخي لإضافة هذا السؤال وحتى يكون المسح دقيقا إذا لم تكن الأرض مستوية ، واعترضتك بعض الصخور ،

              تعليق


              • #22
                المشاركة الأصلية بواسطة elfir مشاهدة المشاركة
                شكرا وألف شكر لك أخي العزيز الطيب السراب على هذه الفوائد والنفائس ، ونور الله بك هذا المنتدى ، والله ما بخلتنا ، يا غالي ، وحتى لا نكثر عليك ،إن شاء الله نتمنى في فرصة أخرى توضح لنا الجزء الحقيقي والتخيلي،( real part) ( imaginary part) و ( modulus) وسامحنا نأخذ من وقتك ، و زيادة مشقة الكتابة والرسم والشرح.
                سأعطيك تفسيرا كاملا لهذا المضوع:
                من خلال الحقل الكهرومغناطيسي الأولي (EM primaire) يتم قياس حالة التعويض وتقاس هذه الإشارة كإشارة كهرومغناطسية مكونة من حقل كهربائي وحقل مغناطيسي بدلا من قياس الحقل المغناطيسي فقط... فكما تعلم أن الإشارة الكهرومغناطيسية متكونة من إشارتين إثنتين كهربائية ومغناطيسية (الحقل الكهربائي متعامد مع الحقل المغناطيسي بزاوية 90 درجة أو بي راديان/2)
                يوجد مكون تربيعي، وهو أيضًا تفاعلي خارج الطور.وهو معاكس لإشارة المولد (مولد الإشارة وهو أحد عناصر أو المكونات الأساسية للجهاز) بمقادر 90 درجة أو Pi راديان/2. هذا المكون من الإشارة لا يحمل أي من المكونات الأساسية من المجال الأساسي للمولد، وهناك دوما بينة وبين إشارة المولد زاوية إزاحة أو طور....
                يستخدم هذا المكون فقط لتقديرات الإشارة النوعية (غير الكمية) يستخدم حصرا في البحث عن المعادن.
                طبعا بعد حساب هذا المكون على شكل عدد تخيلي a+ib وتحسب زاوية الطور على أنها قوس ظل (الجزء التخيلي/الجزء الحقيقي) مقاسة بالراديان...
                Phase = arctan (Im / Re)
                لمعلومات أكثر ساترك لك في المرفقات ملف أكثر تفصيلا لتعرف الفرق بين أجهزة الشركة وجميع أجهزة الحث الكهرومغناطيسي للشركات الأخرى باستثناء GEM-2 في تحديد المعدن ....
                الملفات المرفقة
                التعديل الأخير تم بواسطة السراب الازرق; الساعة 2020-11-12, 11:18 PM.

                تعليق


                • #23
                  المشاركة الأصلية بواسطة elfir مشاهدة المشاركة
                  عذرا أخي لإضافة هذا السؤال وحتى يكون المسح دقيقا إذا لم تكن الأرض مستوية ، واعترضتك بعض الصخور ،
                  تعتبر أجهزة الحث الكهرومغناطيسي أخي الكريم فعالة في مثل هذه الأراضي لأنها تأتي محمولة ولا تجر مثل أجهزة الإختراق الأرضي ذات العربة... فما عليك إلا ترفع الجهاز الجهاز عن العائق أو تميل عنه لتتخطاه مع وضع في الإعتبار هذا الإنحاء في المسار.....
                  التعديل الأخير تم بواسطة السراب الازرق; الساعة 2020-11-12, 11:19 PM.

                  تعليق


                  • #24
                    المشاركة الأصلية بواسطة السراب الازرق مشاهدة المشاركة

                    تعتبر أجهزة الحث الكهرومغناطيسي أخي الكريم فعالة في مثل هذه الأراضي لأنها تأتي محمولة ولا تجر مثل أجهزة الإختراق الأرضي ات العربة... فما عليك إلا ترفع الجهاز الجهاز عن العائق أو تميل عنه لتتخطاه مع وضع في الإعتبار هذا الإنحاء في المسار.....
                    السلام عليك أخي السراب ورحمة الله وبركاته ، وجزاك الله خيرا على ما تنشره وتعلمه ، فقد نورتنا بردودك ، ويسرت لنا وعلينا فيسر الله لك وعليك ، وزادك الله علما وتوفيقا ، وسنواصل أخي العزيز في العمل وإليك بعض الأسئلة التالية:
                    1- كيف تكون وضعية الجهاز أثناء معايرة الهواء ؟
                    2- إذا عايرت منطقة(1) ومسحت وأردت الرجوع مرة أخرى إلى نفس المنطقة ، فهل أحتاج إلى معايرة جديدة أم أعتمد على ملف المعايرة المخزن ؟
                    3- إذا مسحت مكان وأردت الإنتقال في نفس الوقت لمكان مجاور ، فهل أكتفي بنفس المعايرة ، وأدخل مباشرة على دورة جديدة ( New session ) ؟
                    4- بالنسبة للصورة البيانية : هل الخطوط الزرقاء في المعلم تدل على العمق بالأمتار ؟
                    5- أثنا عملية المسح كم تكون المسافة بين ملف البحث و سطح الأرض ؟
                    6- أثناء عملية المسح فهل الإنتظار (2ثانية) قبل الضغط على زر ( scan) أم بعد الضغط عليه وسماع صوت المسحة ؟
                    7- بالنسبة لمعرفة قيمة شحن البطارية ، فهل نستطيع معرفة ذلك من خلال لوحة الشاشة أم فقط من خلال الإعتماد على الضوء الأحمر والأخضر الموجود في الشاحن ؟
                    و أعتذر إليك أخي السراب على كثرة الأسئلة ، وشكرا لك.

                    تعليق


                    • #25
                      نسيت أخي إدراج هذا السؤال :
                      8- للقيام بتجربة على فراغ سطحي (حفرة مثلا) كم تكون أبعاد هذا الفراغ على الأقل ؟ و كذلك بالنسبة للمعدن كم أبعاده ، وكم عمقه بالنسبة لسطح الأرض ،وشكرا .

                      تعليق


                      • #26
                        المشاركة الأصلية بواسطة elfir مشاهدة المشاركة
                        نسيت أخي إدراج هذا السؤال :
                        8- للقيام بتجربة على فراغ سطحي (حفرة مثلا) كم تكون أبعاد هذا الفراغ على الأقل ؟ و كذلك بالنسبة للمعدن كم أبعاده ، وكم عمقه بالنسبة لسطح الأرض ،وشكرا .
                        للقيام بتجربة على فراغ سطحي (حفرة مثلا) كم تكون أبعاد هذا الفراغ على الأقل ؟
                        كلما كان عرض المسار أقل كلما كانت الدقة المطلوبة أكبر... أي أنك إذا أردت أن تبحث عن شاذة (فراغ أو معدن) قطره 50 سم مثلا فعليك أن تضع عرض المسار 50 سم.... لكن إذا كانت أبعاد الفراغ كبيرة فضع عرض المسار 1 متر...
                        وكم عمقه بالنسبة لسطح الأرض ،وشكرا
                        لقد جربت الفراغ القريب من السطح فقط... (أقل من 70 سم)... لكن بما أن لديك الجهاز تستطيع أن تجرب بنفسك.... وتفيدنا أكثر...
                        شكرا

                        تعليق


                        • #27
                          المشاركة الأصلية بواسطة السراب الازرق مشاهدة المشاركة


                          كلما كان عرض المسار أقل كلما كانت الدقة المطلوبة أكبر... أي أنك إذا أردت أن تبحث عن شاذة (فراغ أو معدن) قطره 50 سم مثلا فعليك أن تضع عرض المسار 50 سم.... لكن إذا كانت أبعاد الفراغ كبيرة فضع عرض المسار 1 متر...

                          شكرا
                          بارك الله فيك أخي السراب ، فهل إذا استعملت المسافة بين المسارات (50سم) ، أستطيع أن أقتصر على 5مسارات لتصبح المسافة بين المسار الأول والأخير (2متر) بدل من (4متر) ،
                          كما أرجو منك أخي أن تكون قد شاهدت الأسئلة قبل السؤال (8) المدرج. فيي فرصة أخرى ، وأرجو أن يجزيك خير جزاء ، وشكرا لك.

                          تعليق


                          • #28
                            المشاركة الأصلية بواسطة elfir مشاهدة المشاركة

                            بارك الله فيك أخي السراب ، فهل إذا استعملت المسافة بين المسارات (50سم) ، أستطيع أن أقتصر على 5مسارات لتصبح المسافة بين المسار الأول والأخير (2متر) بدل من (4متر) ،
                            كما أرجو منك أخي أن تكون قد شاهدت الأسئلة قبل السؤال (8) المدرج. فيي فرصة أخرى ، وأرجو أن يجزيك خير جزاء ، وشكرا لك.
                            فهل إذا استعملت المسافة بين المسارات (50سم) ، أستطيع أن أقتصر على 5مسارات لتصبح المسافة بين المسار الأول والأخير (2متر) بدل من (4متر) ،
                            نعم أخي الكريم هو ذاك بالذات لكن فقط إن كنت تبحث عن شواذ صغيرة.....
                            أرجو منك أخي أن تكون قد شاهدت الأسئلة قبل السؤال (8) المدرج
                            اعتذر لك أخي لاني لم أشاهدها من قبل....
                            1- كيف تكون وضعية الجهاز أثناء معايرة الهواء ؟
                            ينبغي أن تكون معايرة الهواء (Air Calibration) قبل المسح في أي منطقة جديدة وأن يكون الجهاز على مستوى فوق الراس وليس في منحدر
                            تستطيع أن تحمل الجهاز وتضعه فوق مستوى رأسك وتقوم بالمعايرة....
                            2- إذا عايرت منطقة(1) ومسحت وأردت الرجوع مرة أخرى إلى نفس المنطقة ، فهل أحتاج إلى معايرة جديدة أم أعتمد على ملف المعايرة المخزن ؟
                            لا تحتاج إلى معايرة جديدة في هذه الحالة استعمل فقط ملف المعايرة الأول المخزن...
                            3- إذا مسحت مكان وأردت الإنتقال في نفس الوقت لمكان مجاور ، فهل أكتفي بنفس المعايرة ، وأدخل مباشرة على دورة جديدة ( New session ) ؟
                            في هذه الحالة لا تحتاج إلى معايرة في الهواء لكن وجب أن تقوم بالمعايرة الثانية Warm-up
                            4- بالنسبة للصورة البيانية : هل الخطوط الزرقاء في المعلم تدل على العمق بالأمتار ؟
                            بالنسبة للعمق فالجهاز يعيطك عمق تقريبي فقط على عمق 3 متر لكن لا تعتمد عليه في برنامج Qzond....



                            5- أثنا عملية المسح كم تكون المسافة بين ملف البحث و سطح الأرض ؟
                            المسافة ينبغي أن لا تقل عن 20 سنتيمتر...
                            6- أثناء عملية المسح فهل الإنتظار (2ثانية) قبل الضغط على زر ( scan) أم بعد الضغط عليه وسماع صوت المسحة ؟
                            ليس هناك أي داع للانتظار....
                            7- بالنسبة لمعرفة قيمة شحن البطارية ، فهل نستطيع معرفة ذلك من خلال لوحة الشاشة أم فقط من خلال الإعتماد على الضوء الأحمر والأخضر الموجود في الشاحن ؟
                            للاسف أخي هذه المشكلة موجودة لانك لا تستطيع أن تعرف قيمة الشحن إلا من خلال الضوء الاخضر والذي يدل أن البطارية شحنت....
                            و أعتذر إليك أخي السراب على كثرة الأسئلة ، وشكرا لك.
                            العفو أخي الكريم وأي سؤال آخر في خدمتك.....
                            شكرا....
                            التعديل الأخير تم بواسطة السراب الازرق; الساعة 2020-09-17, 12:38 AM.

                            تعليق


                            • #29


                              العفو أخي الكريم وأي سؤال أخر في خدمتك.....
                              شكرا....[/QUOTE]

                              بارك الله فيك أخي السراب ، والله لا أدري ما أقول لك ، نسأل الله أن يصب عليك الخير صبا ، وأن يحفظك في نفسك وأهلك ومالك ، وما بقي بظهر الغيب.

                              تعليق


                              • #30
                                المشاركة الأصلية بواسطة elfir مشاهدة المشاركة

                                العفو أخي الكريم وأي سؤال أخر في خدمتك.....
                                شكرا....

                                حياك الله أخي السراب ، من فضلك ماهو برنامج تحليل الصور الذي يعمل مع جهاز الجيوفيزر ، وهل هذا البرنامج (visualizer 3d software) يعمل مع الجهاز ؟ وشكرا .
