    • Landmapper ERM3 (شروحات للجهاز)

      السلام عليكم
      يا اخوان بالله عليكم الي عنده علم عن هالجهاز يقولي ،، موجود عندي وجنني ولا لاقي له شرح ولا عارف الاقي له حل

    • #2
      طبعا اعرف افحص فيه بس بطريقه ديابلو ديابلو ،، ومسامير ستانلس سميكه طولها ١٨ سم اخذ القراءات واحطها بجدول جا من شركته وندتنشال القيم الخطا وبيقى الصحيحه واسحبها على res2div والنتائج تطلع لكن ولا قدرت اجزم بشي منها

      تعليق


      • #3
        اضغط على الصورة لعرض أكبر.

الإسم:	IMG_20181031_234107.jpg
مشاهدات:	2
الحجم:	119.1 كيلوبايت
الهوية:	751334

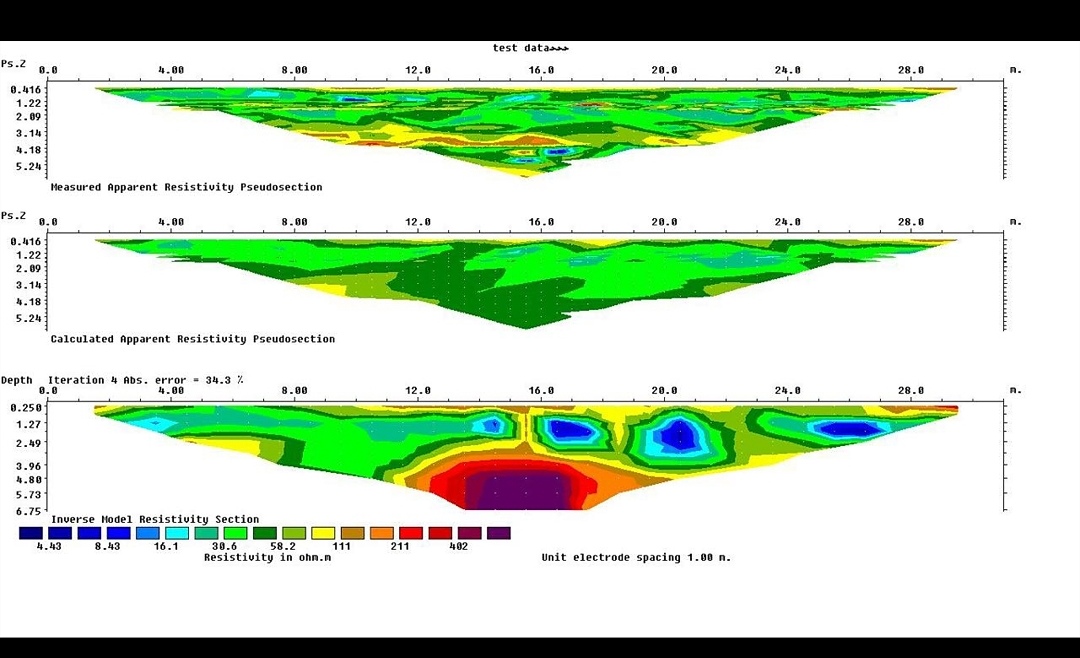

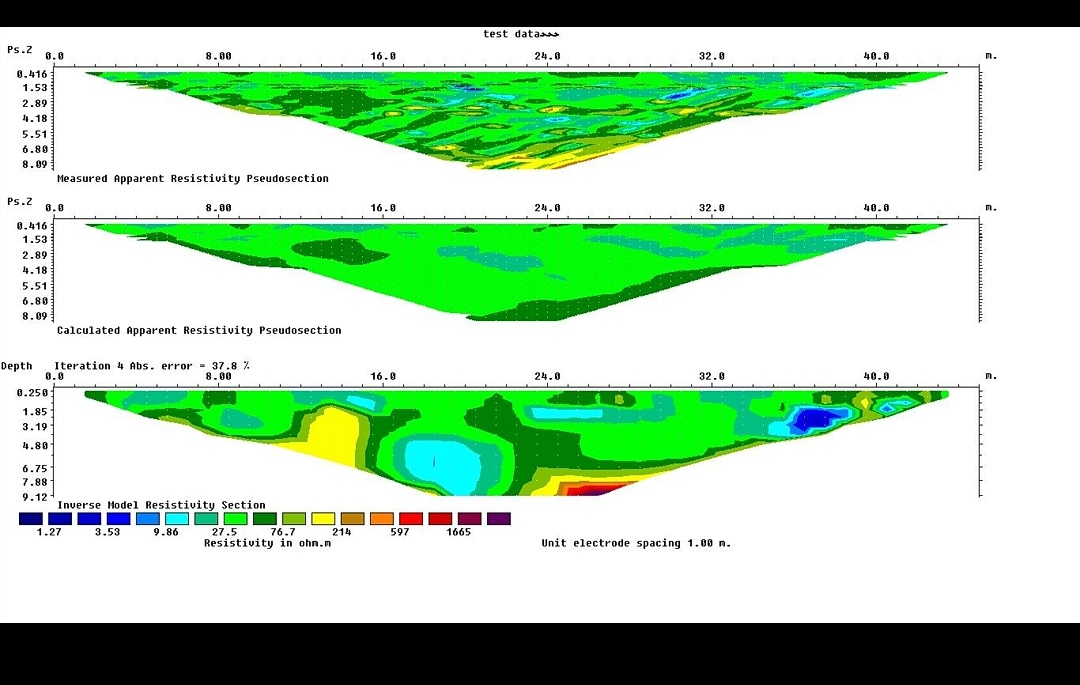

        هذا فحص منهم

        اضغط على الصورة لعرض أكبر.

الإسم:	IMG_20181031_234524.jpg
مشاهدات:	1
الحجم:	151.4 كيلوبايت
الهوية:	751335

        تعليق


        • #4
          اضغط على الصورة لعرض أكبر.

الإسم:	IMG_20181101_005739.jpg
مشاهدات:	1
الحجم:	175.7 كيلوبايت
الهوية:	751336

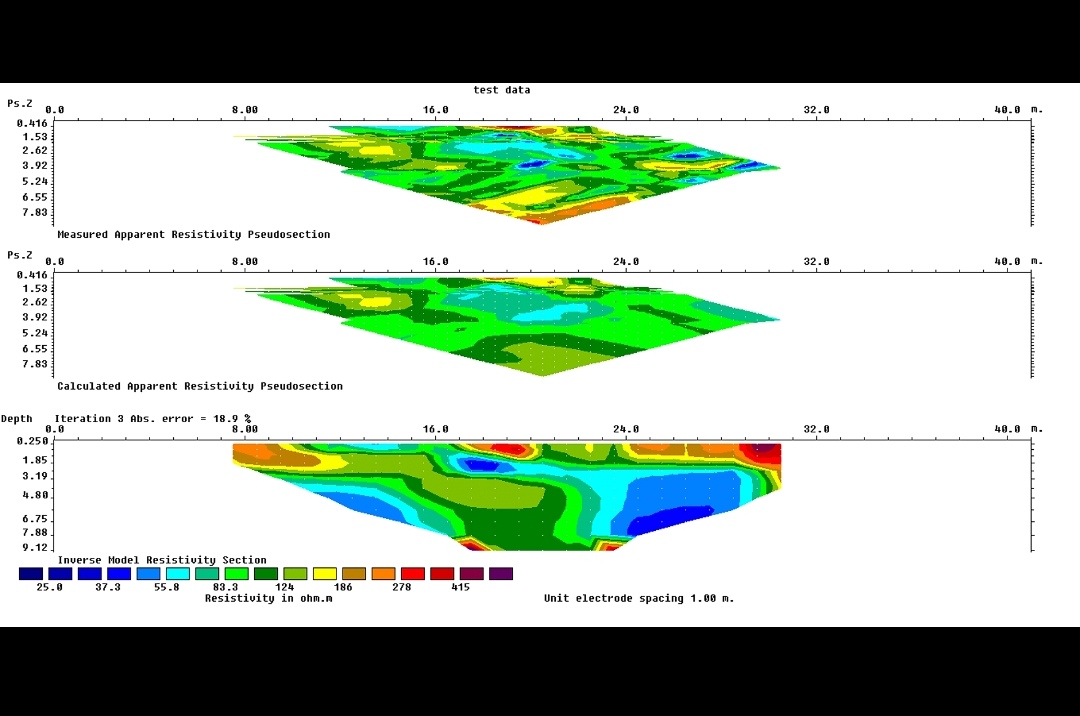

          بالله الي عنده تفسير يقولي واخر صورة هاي فحصتها كذا مرة اختلف الشكل بعد المطر المربع النهدي صار ازرق

          تعليق


          • #5
            يعني الي فاهم يفهمي شو دقه الجهاز شو هوا لانه شوي وانجلط قهر

            تعليق


            • #6
              أخي أبو كاليبس أسعد الله صباحك.
              والله يبعد عنك الجلطة والقهر.

              حسب ما قرأت بأن الجهاز يتستخدم لفحص تباين التربة، يستخدم للاستشارات البيئية، وفحص التربة لتخطيط المباني بحيث يقلل الجهد بأخذ عينات قليلة من التربية لمساحات كبيره. الجهاز لديه القدرة على قياس المقاومة الكهربائية لسطح التربة بعمق من 2سم الى 20 متر عن طريق الاقطاب الأربعة. وممكن أن يساعد على البحث عن الدفائن لكن أعتقد يحتاج لتدريب وتحليل القراءات التي يعطيها الجهاز.

              انصحك بقراءة دليل الاستخدام لأكثر من مره والتدرب عليه بالميدان من خلال دفن معدن وتحليل النتائج.

              أسأل الله لك التوفيق.

              تعليق


              • #7
                مشكور قرات كل شي عنه ماقدرت اجزم بشي. بالتحلليل واخاف في في خطا ما بالموضوع

                تعليق


                • #8
                  المشاركة الأصلية بواسطة ابوكاليبس مشاهدة المشاركة
                  [ATTACH=CONFIG]82021[/ATTACH]

                  بالله الي عنده تفسير يقولي واخر صورة هاي فحصتها كذا مرة اختلف الشكل بعد المطر المربع النهدي صار ازرق
                  اضغط على الصورة لعرض أكبر.

الإسم:	IMG_20181101_090650.jpg
مشاهدات:	1
الحجم:	182.2 كيلوبايت
الهوية:	751337

                  تعليق


                  • #9

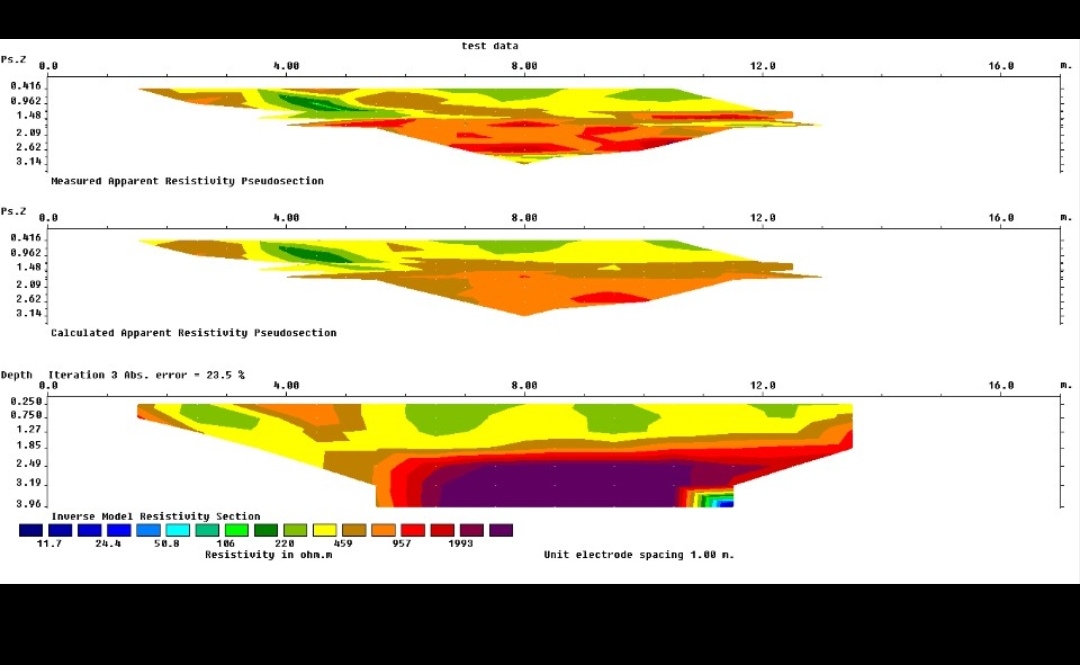

                    شوف مثلاا اخر تعليق الصورتين لنفس النقطه كل وحده شي ،ماقدرت اجزم شي منها بس اخر صورة كانت شتا قبلها باسبوع

                    تعليق


                    • #10
                      أخي ابو كاليبس،
                      بما أنه مبدأ عمل الجهاز فحص تباين التربة عن طريق المقاومة الكهربائية فأنه سيتأثر بطبيعة التربة عندما تكون جافة أو رطبة وسيعطي نتائج مختلفة.

                      اعمل تجارب على معدن مدفون بأوقات مختلفه وحلل النتائج. الذي يهمك برأيي أن تستنتج شكل معين للقراءات بعض النظر عن اللون.

                      تعليق


                      • #11
                        ماهو اللون المهم المهم قيمه اللون ،، وهدفي الفراغ مو المعدن لانه اقل فحصه تحتاج ساعتين اقل شي والمعضله كيف تجزم بنتائج الصور وعندك امثله بالصور كيف تجزم شو الي طلع بالفحص هو ردم هو فراغ ،،، اذا كل فحصه تتغير الصورة كيف اجزم

                        تعليق


                        • #12
                          الصراحة ماعندي فكره عن دلالة اللون. لكن اتوقع ستجد بدليل الاستخدام دلالة كل لون.
                          بودي أن اقدم المساعدة لكن ماعندي ذكرته لك.

                          تعليق


                          • #13

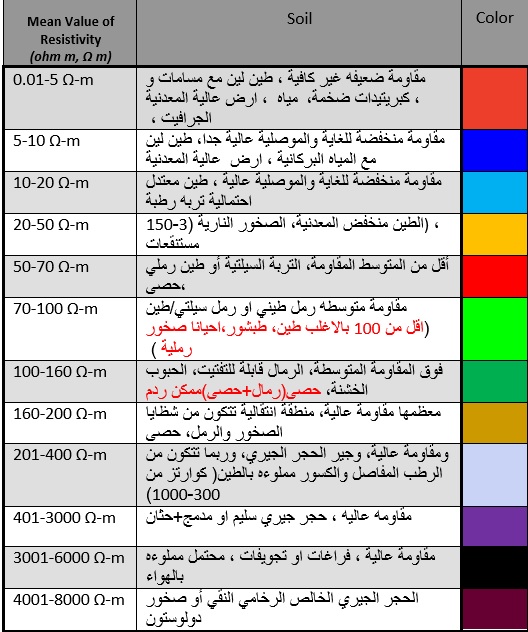

                            ماقصرت فاهم قصدك ،، والي فاهمه انا ماهو اللون المهم ،،،المهم هو قيمه اللون يعني كم مقاومته وعندي جدول لكن لسه في شي مو مفهوم مثلا فراغ مغلق اعرف انا يطلع قيمته ٨٠٠ ،،فراغ اخر يطلع ٣٠٠٠ ،،، افحص بمكان احفر على الي قيمته ٨٠٠ يطلع تراب وحصى ،، افحص مكان اخر يعطيني مثلا جسم مربع حجمه ٣*٣ متر اخفر واوصله ما الاقي شي اختلف بالارض ،،، وكل فحصه واحده تاخذ من ساعه لخمس ساعات شغل وتحفر يوم يومين وما تشوف صار في فرق لا بالارض ولا بشي ،،،يعني سويت تجارب ودراسات وماخليت كتاب ماقراته لكن في مشكله معينه ماقدرت اعرف وين ..
                            اضغط على الصورة لعرض أكبر.

الإسم:	soild11.jpg
مشاهدات:	1
الحجم:	126.4 كيلوبايت
الهوية:	751339
                            اضغط على الصورة لعرض أكبر.

الإسم:	6a40d0723815f6ca36981bd0575bb797.jpg
مشاهدات:	1
الحجم:	58.8 كيلوبايت
الهوية:	751340

                            فقلت لعل وعسى احد يقدر يفيدني

                            تعليق


                            • #14
                              المشاركة الأصلية بواسطة ابوكاليبس مشاهدة المشاركة
                              ماهو اللون المهم المهم قيمه اللون ،، وهدفي الفراغ مو المعدن لانه اقل فحصه تحتاج ساعتين اقل شي والمعضله كيف تجزم بنتائج الصور وعندك امثله بالصور كيف تجزم شو الي طلع بالفحص هو ردم هو فراغ ،،، اذا كل فحصه تتغير الصورة كيف اجزم
                              السلام عليكم ورحمة الله تعالى وبركاته...
                              أخي الكريم هذا الجهاز، جهاز حساب المقاومة الظاهرية للتربة، من طرف شركة لاند فيزر، وصاحبة الشركة Larisa Golovko متعاونة جدا مع زبائنها، وجب عليك الأتصال بها لفهم مبادئ عمل هذا الجهاز (هذه نسخة جديدة لأني أعرف فقط ERM2)...
                              - برنامج RES2DINV يحول بيانات المقاومة الظاهرية إلى بيانات مقاومة حقيقية عن طريق التحليل العكسي (Inversion)، فتتحصل على خرائط تظهر لك التدرج في الألوان كما تعلم والذي تستنتج من خلاله التباين بين مختلف طبقات التربة، فلكل طبقة مقاومتها الخاصة بها كما بينت أنت في الجدول تقريبا، عندما تريد أن تبحث عن فراغ سواء كان مملوءا أو فارغا، عليك أن تركز على الأشكال المنتظمة فقط حتى وإن تغير لونها من فحص لأخر فهذا طبيعي لأن مقاومة الوسط تختلف من حين لأخر نتيجة عدة عوامل مثل الرطوبة، الحرارة، نزول أمطار....، لكن الشكل يبقى دائما منتظما في كل الخرائط، والعكس صحيح أيضا فالأشكال غير المنتظمة مع لون لا يتغير ف 90 بالمائة تربة طبيعية، مع الأخذ بعين الإعتبار مقاومة الفراغ والتي عادة تكون كبيرة لأنك كما تعلم أن الكهرباء لا يمر بسهولة في الفراغ...
                              شكرا....

                              تعليق


                              • #15
                                مسكور اخوي ، متعاونين نعم ولاريسا ماقصرت ونسخه erm2 نفس ٣ مافي فرق تقريبا وانا فحثت حسب توجيهاتهم بالضبط ، طيب مثلا عندك فكرة عن الفحوصات الي نزلتها تقدر تفيدي بشي منها ، وهل الجهاز فعلا دقيق ؟؟ وموثوق

                                تعليق
