    صنع جهاز PI POLONES

    تقليص
    X

    • تصفية - فلترة
    • الوقت
    • عرض
    إلغاء تحديد الكل
    مشاركات جديدة

    • المشاركة الأصلية بواسطة باحث عربي مشاهدة المشاركة

      المكثف اخي هو كمياوي موجب سالب 4700 ميكرو فاراد .يستعمل كثيرا في الاجهزة النبضية خاصة ويكون قريب من الملف .لا استطيع ان اقول لك ان الجهاز سيكون ادائه افضل لكن نظريا من المفترض ان يكون هناك مكثف قيمته كبيرة وقريب من الملف .عادة في اغلب تصاميم الاجهزة النبضية يتم وضع تغذية البطارية ايضا قريبا من مخارج ملف البحث وبنفس الوقت يقع وضع مكثف قيمته لباس بها لتخزين الطاقه حتى لا يحصل خلل في استهلاك الملف للكهرباء بالسرعة المطلوبة .كما بالصورة بقية القطع هي اضافات مني كمنظم جهد ثابت القيمة 12 فولت قمت باضافته لانني لا استعمل بطارية 12 فولت بل كونفرتر مع بطارية 5 فولت لمضاعفة الكهرباء بدلا من استعمال بطارية 12 فولت
      الجهاز لا يميز المعادن اخي ولا يعزل .انما افضل طريقه للتجاهل المسامير والقطع الصغيرة من المعادن الغير مرغوب فيها هي استعمال الفرايم للبحث

      اشكرك اخوي وبارك الله فيك ربي يوفقك ويزيدك من فضله
      بس العفو ايش تقصد بالفرايم؟
      واذا ممكن في عندي ملاحضة اعاني منها يمكن صارت معك
      ان الجهاز بالتربة يفقد تقريبآ نصف مداه بالمقارنة جارج التربة ! ايش الحل وكيف ممكن ان الجهاز يبقى محافظ على نفس المدى سواء بالهوا خارج التربة او بالتربة بارك الله فيك

      تعليق


      • تعليق


        • المشاركة الأصلية بواسطة malekajarmah مشاهدة المشاركة

          اشكرك اخوي وبارك الله فيك ربي يوفقك ويزيدك من فضله
          بس العفو ايش تقصد بالفرايم؟
          واذا ممكن في عندي ملاحضة اعاني منها يمكن صارت معك
          ان الجهاز بالتربة يفقد تقريبآ نصف مداه بالمقارنة جارج التربة ! ايش الحل وكيف ممكن ان الجهاز يبقى محافظ على نفس المدى سواء بالهوا خارج التربة او بالتربة بارك الله فيك
          اقصد ملف المتر .
          الجهاز اخي ليس فيه موازنة ملف او خاصية الارضي .مما يعني اخي انه لا يجب ان ترفع الملف كثيرا عن التربه .طبعا اخي ان رفعت الملف كثيرا عن التربة وحاولت تجربة المدى في زاوية اخرى ستجد ان المدى قل .انظر لاغلب الفيدوات التي طرحتها خاصة على التربة اعدله قريب لتربة وامشي به هكذا .هذه طريقة موازنة ملف الجهاز وجربها لن تجد الجهاز يفقد ولو شبر واحد من مداه .لنفرض انك ستبحث بالملف وهو مرتفع عن التربة مسافة 7 سنتمترات لابد وان تقوم بتعديلة في هذا المستوى .ان عدلته في ارتفاع اعلى ثم انزلت الملف للاسفل وجربت المدى ستجده قل .وان عدلته في مستوى معين ثم رفعت الملف الى مستوى اكثر ستجد المدى قل وهذا ما يسمى بخلل توازن الملف .يجب ان تعدله في مستوى واحد وتمشي به في نفس المستوى لكن كيف تميز وتعرف هذا ....اليك طريقة بسيطة جدا وسهلة توازن هذا الجهاز هو بمستوى الطقطقات .نفرض انك عدلت الجهاز في اقصى قيمة للحساسيه وفي ارتفاع 5 سنتمترات عن التربه لا تحتاج ان تدقق دايما في مستوى ارتفاع الملف عن التربه .بل عدله في طقطقة 1 هرتز في الثانيه او 2 هرتز في الثانيه بمعنى طقطقه كل ثانيه او طقطقتين كل ثانيه حسب ما تختاره وهو تردد الصوت بدون اشارة معدن وليس الجهاز .هنا طالما الملف ساكن سيبقى يطقطق عندما تسير به ببطئ ويحدث ان لا تسمع الطقطقه فاعلم انه خلل توازن للملف المدى سيقل .والسبب يكون اما انك رفعت الملف اكثر مما عدلت فيه الجهاز او انزلته اكثر مما عدلت فيه فيجب اما تنزل اقل او ترفع اقل حتى تعود الطقطقة وتسمعها .فيجب ان تعدله في طقطقه واحده او طقطقتين وتمشي وتمسح به وانت تسمع هذه الطقطقه دايما متواصلة هذا هو توازن الملف اخي .سيصعب عليك تمييزها ان عدلته بدون طقطقات .ويمكنك تجربتها لتتاكد من الطريقه جرب عدله في طقطقه ثم ثبته فوق هذه المستوى على حجارة بارتفاع اعلى ستذهب هذه الطقطقات وستجد المدى اقل لكن متى ارجعته لمستوى رفعه الاصلي او قريب ستعود هذه الطقطقات لوحدها ويعود مداه الاصلي .
          التعديل الأخير تم بواسطة باحث عربي; الساعة 2020-03-23, 05:02 AM.

          تعليق


          • لا موجود المكثف اخي .من دونه لا يتعاير الجهاز اطلاقا .لقد ركبته مكثف طانطاليوم وليس كمياوي .ركبته طانطال ولونه اصفر وحجمه صغير وقيمته 10 ميكرو فاراد لافرق بين الكمياوي والطنطال سوى بثبات القيمه في درجة حراراة عاليه

            تعليق


            • المشاركة الأصلية بواسطة malekajarmah مشاهدة المشاركة

              اشكرك اخوي وبارك الله فيك ربي يوفقك ويزيدك من فضله
              بس العفو ايش تقصد بالفرايم؟
              واذا ممكن في عندي ملاحضة اعاني منها يمكن صارت معك
              ان الجهاز بالتربة يفقد تقريبآ نصف مداه بالمقارنة جارج التربة ! ايش الحل وكيف ممكن ان الجهاز يبقى محافظ على نفس المدى سواء بالهوا خارج التربة او بالتربة بارك الله فيك
              اشكرك اخوي على هذا التوضيح في استفسار بالنسبة للمقاومتين 220R و 180R ضروري تكون قيمتهم بالواط ولماذا ؟
              انا مركبهم ربع واط هل يوجد مشكلة بذلك؟

              تعليق


              • هذه المقاومات في الاجهزة النبضيه يجب ان تكون دائما 2 واط لو اكثر من 2 واط لا يهم .لانها تتحمل حرارة عاليه مما تاثر على قيمتها فيصبح الجهاز غير مستقر خاصة في مداه وايضا يمكن ان تحترق بسهولة تبدء حرارتها ترتفع الى ان تحترق

                التعديل الأخير تم بواسطة باحث عربي; الساعة 2020-03-24, 03:16 AM.

                تعليق


                • السلام عليكم ورحمة الله .... بفضل الله ومن ثم الاخ باحث العربي و الاخوه المشتركين انهيت تجميع الجهاز لله الفضل على الرغم من الوضع الصعب الذي تمر فيه الاردن و جميع الدول العربيه بسبب فايروس كورونا ... حمى الله وطني العربي الحبيب
                  # ارفقت صور للشكل النهائي للبورد ...
                  ارجو من الاخوه اي ملاحظه تجدونها اخباري بذلك ... جزاكم الله كل الخير .
                  أخوكم محمد أبوزيد / الاردن
                  و يوجد عندي استفسار بخصوص المقاومه المتغيره 100k و 220k // وصلت اسلاك من البورد لتوصيلهم خارجي ( على الغطاء الخارجي )... ف هل هناك مشكله ؟؟

                  https://a.top4top.io/p_15443jpwb1.jpg
                  https://b.top4top.io/p_15445dic62.jpg
                  https://c.top4top.io/p_1544lu5jd3.jpg
                  https://d.top4top.io/p_1544emg7n4.jpg
                  https://e.top4top.io/p_154499fsi5.jpg
                  https://f.top4top.io/p_15445c9me6.jpg
                  https://g.top4top.io/p_1544phk0f7.jpg

                  تعليق


                  • المشاركة الأصلية بواسطة Whisper مشاهدة المشاركة
                    السلام عليكم ورحمة الله .... بفضل الله ومن ثم الاخ باحث العربي و الاخوه المشتركين انهيت تجميع الجهاز لله الفضل على الرغم من الوضع الصعب الذي تمر فيه الاردن و جميع الدول العربيه بسبب فايروس كورونا ... حمى الله وطني العربي الحبيب
                    # ارفقت صور للشكل النهائي للبورد ...
                    ارجو من الاخوه اي ملاحظه تجدونها اخباري بذلك ... جزاكم الله كل الخير .
                    أخوكم محمد أبوزيد / الاردن
                    و يوجد عندي استفسار بخصوص المقاومه المتغيره 100k و 220k // وصلت اسلاك من البورد لتوصيلهم خارجي ( على الغطاء الخارجي )... ف هل هناك مشكله ؟؟

                    https://a.top4top.io/p_15443jpwb1.jpg
                    https://b.top4top.io/p_15445dic62.jpg
                    https://c.top4top.io/p_1544lu5jd3.jpg
                    https://d.top4top.io/p_1544emg7n4.jpg
                    https://e.top4top.io/p_154499fsi5.jpg
                    https://f.top4top.io/p_15445c9me6.jpg
                    https://g.top4top.io/p_1544phk0f7.jpg
                    ممتاز أخي بالتوفيق
                    ​​​
                    – سئل حكيم : ما الحكمة؟ فقال : أن تميز بين الذي تعرفه والذي تجهله.

                    – إذا كنت مخلصاً … فليكن إخلاصك إلى حد الوفاء ، وإذا كنت صريحاً فلتـكن صراحتك إلى حد الاعتراف​​​​​​.

                    أشهد ألا إله إلا ﷲ ​​​​​​وأشهد أن محمد
                    رسول ﷲ
                    ​​​​​​

                    تعليق


                    • المشاركة الأصلية بواسطة باحث عربي مشاهدة المشاركة
                      هذه المقاومات في الاجهزة النبضيه يجب ان تكون دائما 2 واط لو اكثر من 2 واط لا يهم .لانها تتحمل حرارة عاليه مما تاثر على قيمتها فيصبح الجهاز غير مستقر خاصة في مداه وايضا يمكن ان تحترق بسهولة تبدء حرارتها ترتفع الى ان تحترق

                      الف شكر اخوي الله يوفقك ياطيب

                      تعليق


                      • المشاركة الأصلية بواسطة Whisper مشاهدة المشاركة
                        السلام عليكم ورحمة الله .... بفضل الله ومن ثم الاخ باحث العربي و الاخوه المشتركين انهيت تجميع الجهاز لله الفضل على الرغم من الوضع الصعب الذي تمر فيه الاردن و جميع الدول العربيه بسبب فايروس كورونا ... حمى الله وطني العربي الحبيب
                        # ارفقت صور للشكل النهائي للبورد ...
                        ارجو من الاخوه اي ملاحظه تجدونها اخباري بذلك ... جزاكم الله كل الخير .
                        أخوكم محمد أبوزيد / الاردن
                        و يوجد عندي استفسار بخصوص المقاومه المتغيره 100k و 220k // وصلت اسلاك من البورد لتوصيلهم خارجي ( على الغطاء الخارجي )... ف هل هناك مشكله ؟؟

                        https://a.top4top.io/p_15443jpwb1.jpg
                        https://b.top4top.io/p_15445dic62.jpg
                        https://c.top4top.io/p_1544lu5jd3.jpg
                        https://d.top4top.io/p_1544emg7n4.jpg
                        https://e.top4top.io/p_154499fsi5.jpg
                        https://f.top4top.io/p_15445c9me6.jpg
                        https://g.top4top.io/p_1544phk0f7.jpg
                        والله معلم بالتوفيق ياطيب

                        تعليق


                        • المشاركة الأصلية بواسطة Whisper مشاهدة المشاركة
                          السلام عليكم ورحمة الله .... بفضل الله ومن ثم الاخ باحث العربي و الاخوه المشتركين انهيت تجميع الجهاز لله الفضل على الرغم من الوضع الصعب الذي تمر فيه الاردن و جميع الدول العربيه بسبب فايروس كورونا ... حمى الله وطني العربي الحبيب
                          # ارفقت صور للشكل النهائي للبورد ...
                          ارجو من الاخوه اي ملاحظه تجدونها اخباري بذلك ... جزاكم الله كل الخير .
                          أخوكم محمد أبوزيد / الاردن
                          و يوجد عندي استفسار بخصوص المقاومه المتغيره 100k و 220k // وصلت اسلاك من البورد لتوصيلهم خارجي ( على الغطاء الخارجي )... ف هل هناك مشكله ؟؟

                          https://a.top4top.io/p_15443jpwb1.jpg
                          https://b.top4top.io/p_15445dic62.jpg
                          https://c.top4top.io/p_1544lu5jd3.jpg
                          https://d.top4top.io/p_1544emg7n4.jpg
                          https://e.top4top.io/p_154499fsi5.jpg
                          https://f.top4top.io/p_15445c9me6.jpg
                          https://g.top4top.io/p_1544phk0f7.jpg
                          العمل ممتاز جدا اخي وان شاء الله تحصد نتائج جيدة .المقاومة المتغيرة 100 كيلو لا تحتاج الى ربطها بالاسلاك .فقط تكون على البورد هي خاصة بتغيير تردد الجهاز ستحتاج تعديلها مرة واحدة فقط .اما المقاومة 220 كيلو المتغيرة من الافضل ربطها باسلاك مثلما فعلت ووضعها خارج العلبة ليتم تعديلها مباشرة على التربة او عند التجارب او كلما غيرت حجم الملف .
                          التعديل الأخير تم بواسطة باحث عربي; الساعة 2020-03-24, 05:44 PM.

                          تعليق


                          • الهيئة الادارية
                            الهيئة الادارية تم التعليق
                            تعديل التعليق
                            العمل الاحترافي المتقن دائماً تكون نتائجه مبهرة وبكل تأكيد أنت من رواد الاحتراف والابداع فثمار جهدك مسطرة في صفحات هذا الموضوع .
                            فهنيئا لنا جميعاً وجود منارات ابداع في هذا المنتدى أنت أحدها.

                        • جزاكم الله كل خير ، بقي الان الحرب مع الملف ( الكويل )
                          و ان شاء الله انجح بعمله

                          تعليق


                          • السلام عليكم و رحمه الله

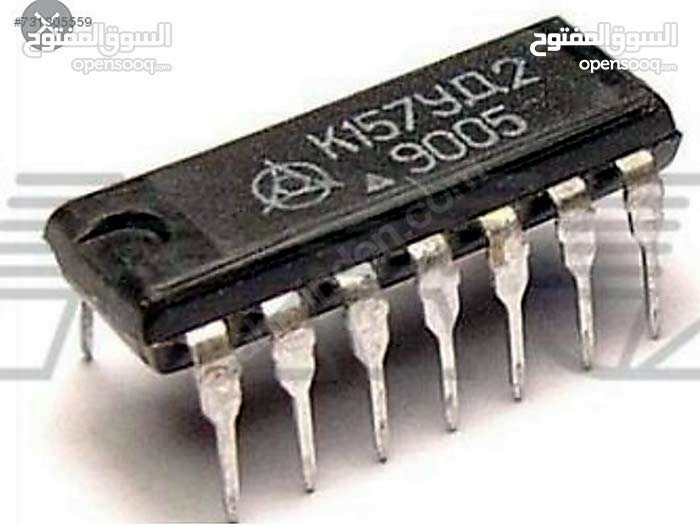

                            هل استطيع ان استعمل المضخم العملياتي
                            k157ud2 / k157yд2
                            بدلاً من 4011 المستعمل بالجهاز ؟؟
                            علما بان القطعه روسية الصنع و متوفره عندي و هي تستعمل في جهاز القراصنه الروسي ...
                            #اصحاب الخبره يا ريت تفيدوني
                            الملفات المرفقة

                            تعليق


                            • جزى الله خير الجزاء الأخ الإنسان باحث عربي الذي لا يتوانى لحظة واحده في تقديم الخدمه ولا يكل ولا يمل خدمة لاخوانه البسطاء آمالنا بارك الله فيه

                              تعليق


                              • المشاركة الأصلية بواسطة باحث عربي مشاهدة المشاركة
                                ملاحظة لتجرتي الشخصيه هناك بعض التعديلات التي قمت بها للداره حتى يعمل الجهاز بشكل جيد مع ملفات متوسطه .لان اغلب الذين جربوه باليوتوب اغلبها تستعمل ملفات صغيره .فقمت ببعض التعديلات حتى يتسنى تركيب ملف متوسط .ساطرحها في مشاركة تبين مكان التعديلات وهي مقاومة التخميد للحصول على اقصر وقت زمني لاخذ عينات الهدف لتحسين مستوى حساسية الذهب صغير الحجم والعملات وايضا تغيير الموسفت وتغيير مكثف الفلاتر فلاي باك لان الجهاز مع ملف متوسط يصدر ضجيج .ايضا تغيير تردد دارة الصوت لزيادة سرعة الاستجابة .وزيادة كسب الجهاز لتكبير الاشارة الفي مره للحصول على مدى افضل .كما يمكن تقصير مطال النبضه الى زمن اقصر للحصول على مدى افضل على الذهب .هذه اح تجاربي للجهاز مع ملف 27 سم.للاشارة ان الجهاز مع ملف 45 سم يستطيع ان يصل الى مدى مترين على برميل 40سم

                                اخوي الله يعطيك العافية
                                استفسار كيف عملية تغيير الصوت اللتي قمت بها وماقيمة المكثف الذي قمت بتبديله
