    صنع جهاز PI POLONES

    تقليص
    X

    • تصفية - فلترة
    • الوقت
    • عرض
    إلغاء تحديد الكل
    مشاركات جديدة

    • #61
      https://youtu.be/6arQCtEQTMI

      تعليق


      • #62
        https://youtu.be/2-BoW-EUxmA

        تعليق


        • #63
          بالنسبة للصوت وضعفه ممكن السبب من السماعة .قد جربت مثل هذه السماعات في الجهاز وتعطي صوتا ضعيفا .هناك سماعات اخي مثل التي استعملها نزعتها من هاتف منزلي قديم وهي تعطي صوتا اقوى من هذه السماعة .ايضا هناك مشكل اخر لاحظته للصوت وهو المقاومة المتغيره عشر كيلو الخاصة بالصوت هناك نوعية عندما اوصلها بالاسلاك يصبح الصوت ضعيفا تقريبا في النصف فقمت باستبدالها بمقاومة متغيره بلاستيكيه .يمكنك عزلها نهائيا لتأكد اكثر ونزع مشكل ضعف الصوت وذلك بربط السلكين ببعضهما مباشرة كما ارفقت لك في الصورة الماضيه وعزل مقاومة تعديل الصوت نهائيا اذا بقي الصوت ضعيف فالمشكل بالسماعة اخي .استعمل سماعة تلفون منزلي قديم او سماعة تلفزيون قديم 16اوم تعطي صوتا اعلى من البقية .ثانيا اخي الجهاز لا يتعاير لك والصوت متواصل بهذه الطريقة .يجب عند تعديل المقاومات المتغيره 220كيلو و 10كيلو يبدء الجهاز بتغيير نغمة الصوت الى درجة الطقطقات الخفيفه جدا تتركه هكذا وتجرب معدن على الملف .السبب الاول كون الجهاز لا يتعاير كما ذكرت لك المقاومات يجب ان تعمل وتعدل لك الطقطقات حتى يتعاير الجهاز اذا لم يحدث هذا فهناك اسباب .اولها يجب ان تفحص مخرج تردد الجهاز عند الايسي 555رجل رقم 3 القريبة من مقاومة تعديل التردد 100كيلو اذا كان عندك ملتمتر تقيس التردد قم بضبط التردد على اقل من 200هرتز .فربما السبب عندك تردد عالي لا يتعاير معه الجهاز .اذا عدلته وبقي نفس الامر هنا المشكل ممكن يكن من شيئان اولها المقاومات المتغيره لتعديلات الجهاز يجب ان تتأكد انها موصولة جيدا ليس بها فصل والسبب الثاني هو الايسيهات .هناك ايسيهات لا تعمل جيدا مع الجهاز .مكان الايسي 357جرب 356و tl081و tl061 ومكان الايسي lm741 جررب ايضا نفس هذه الايسيهات يجب ان يعدل الصوت الى طقطقات خفيفه عادة هناك ايسيهات لا تمكنك من فعل هذا .ايضا هناك شئ اخر الترانزيستور bf245من الافضل تركيب الحرف cافضل من الحرف aلان ادائه سيئ مع الجهاز .اول شئ مهم بالجهاز اخي هو التأكد من عدم وجود فصل بالتوصيلات ثم قبل تركيب الملف يجب ان يعمل الجهاز بطقطات خفيفه بالتدرج عند تحريك المقاومات المتغيره .مقاومة الصوت انساها مبدئيا اوصل كما ذكرت لك بالصوره .اذا عدل بطقطقات تدريجيا من دون ملف فالجهاز سليم وسيتعاير .ولا يتعاير والصوت متواصل هكذا يجب ان يكون صوته يعدل تدريجيا بالمقاومات المتغيره 220كيلو و 10كيلو و 2.2كيلو او 5كيلو اذا كنت تركبها كبديل .بالنسبة للايسي 357انساه مبدئيا .استعمل البدائل التي ذكرتها لك فهي تعمل مع الجهاز الايسي ليس مشكل بعد ان يعمل معك الجهاز بشكل جيد سأرسل لك ايسي
          التعديل الأخير تم بواسطة باحث عربي; الساعة 2019-12-31, 02:51 PM.

          تعليق


          • #64
            شكرا لك اخي باحث عربي اتعبتك معي لقد قمت فعلا بتغيير مكبر الصوت واستعملت واحد 5 وات و16 اوم وقمت بتلحيم الاسلاك لكن لا يوجد صوت بالنسبة للايسيات انا حاليا استخدم ua 741 بدل lm741 لكن ساغيرهم جميعا بالبدائل tl061او tl081 بلفعل bf245 لدي من نوع c تبقت مشكلة الصوت امرها غريبا حقا الملتمتر لدي لا تقيس التردد ساشتري السيمتر البطارية التي استخدمها 3 بطاريات ليون 6800ملي امبير لكل واحدة 4.2 فولت كل واحدة مدموجة بالتسلسل مما اعطاني 12.6 فولت

            تعليق


            • #65

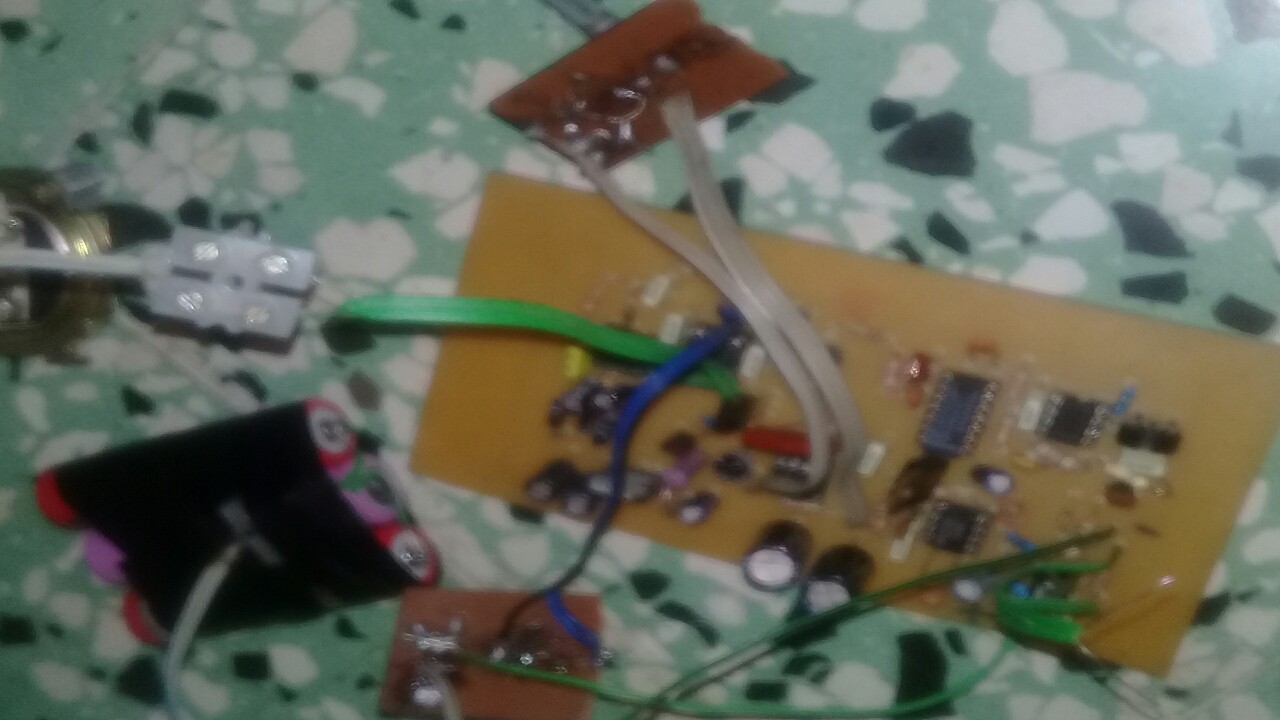

              هكذا لحمت سلكين المقاومة المتغيرة الخاصة بالصوت
              الملفات المرفقة

              تعليق


              • #66

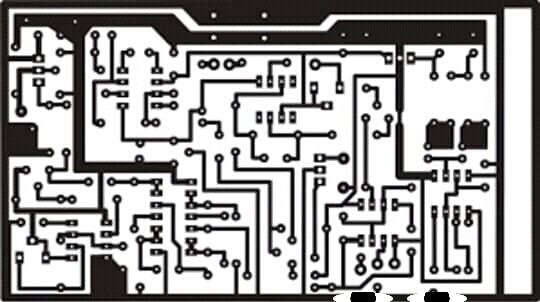

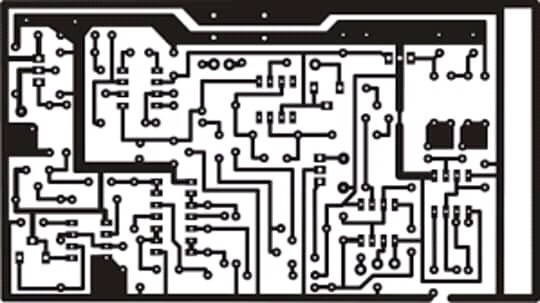

                انا عملت على هذا المخطط هل هو سليم مع العلم لقد قمت بلحم السلك المقطوع في الاسفل
                الملفات المرفقة

                تعليق


                • #67
                  الصورة لا تظهر جيدا .المهم اخي ان توصل مخارج الصوت ببعضها وتترك مكان السلك الذي في رجل رقم 4 للايسي 555معزولا لا توصله وتوصل البقية ببعضهما .البورد هو نفس التوصيلات لا يوجد فيها اختلافات .عاين البورد من الاسفل اخي فنوعية هذه الالواح سيئه من السهل ان يقطع مسار بالبورد دون ان تنتبه له .الالواح الايبوكسي افضل من هذه .عاينها من الاسفل اخي لربما مشكلك في قطع الصوت فصل في المسارات .لو البورد سليم وتوصيلات اسلاك المقاومات المتغيره سليمه وثابته جيدا ليس هناك مشكل في عدم ظهور الصوت الا بقطع الجهاز خاصة 555القريبه من الدايودات والقريبة من اسلاك السماعة وترانزيستور الصوت BD140.هذه القطع من الممكن ان كان احدها تالفا اولامس جيدا ان يقطع الصوت نهائيا هذا في صورة كان البورد ومساراته سليمه واسلاك المقاومات المتغيره سليمه المشكل عادة يكون في هذه القطع لكن من الصعب ان تتلف لوحدها والجهاز لم يشتغل بعد . الا اذا حصل عندك تلامس بالاسلاك .تفقد المسارات من الاسفل اخي ربما هناك فصل وتفقد اسلاك المقاومات المتغيره على ان تكون ملحومة جيدا ثم راجع القطع التي ذكرتها لك بتغيير كل واحد .
                  التعديل الأخير تم بواسطة باحث عربي; الساعة 2020-01-02, 02:52 PM.

                  تعليق


                  • #68
                    شكرا لك يا صديقي اتعبتك معي لقد تلفت اللوحة من كثرة التلحيم ساعيد صناعته في لوحة جديدة وساتحقق من القطع قبل تركيبها ارجو ان تعطيني المخطط الاسود الذي اشتغلت عليه ومخطط القطع الذي اشتغل به جهازك فبحيث وجدت الكثير من المخططات ولم اعد اعلم ايهما اصح وشكرا جزيلا لك اخي العزيز

                    تعليق


                    • #69
                      او هل يمكنني بعد نزع ااقطع تنفيذها على لوحة الايبوكسي وكيف ذلك

                      تعليق


                      • #70
                        النسخ المتواجده بالنت اغلبها نفس النسخه لكن طريقة تنفيذ البورد مختلفة في الشكل انما المضمون هو واحد .وهناك نسخ اخرى متغيرة في القطع .هذا رابط للملف كاملا .القطع لا تأثر ان نزعتها وركبتها في بورد جديد ومن الافضل تفقدها قبل التركيب .عاين المكثفات الكمياوية بالملتمتر بخاصية الاستمراريه للصوت في الملتمتر لامس اقطاب الملتمتر بارجل المكثف في وضع الصفير يجب ان لا بحدث صفير متواصل بالملتمتر مكثفات كبيرة السعه تجد صفير بالملتمتر للحظة قليله ثم يقطع الصوت وتظهر ارقام قرائه بالملتمتر .ومكثفات صغيره السعه بالكاد يظهر صفير وارقام .واذا كان الصفير متواصل دائما ولا يقطع فغير هذا المكثف. .الترانزيستورات ايضا من الافضل فحصها قبل تركيبها لربما تلف منها ترانزيستور بسبب تلامس في الخطوط ان حدث .او من الافضل تغييرها فهي رخيصة الثمن لا تكلف .منظمات الجهد مثل 7805 ايضا من الافضل فحصه قبل تركيبه اوصل الرجل اليسرى ب 12فولت والوسطى بالسالب وتفقد الرجل الباقيه هل تخرج 5فولت .منظم الجهد السالب 7905تستطيع تركيبه وبعد انتهاء البورد تفقده فولته عبر وضع قطب موجب من الملتمتر في الرجل اليمنى وقطب سالب الملتمتر في 12فولت لتفقده .اما بقية القطع مثل المكثفات تستطيع تفقدها بالملتمتر ايضا هو المكثف اذا كان تالف تجد فيه صوت مستمتر بالملتمتر عن ملامسة الاقداب بارجل المكثف .الايسيهات عادة لا تلف مع اقل من 18فولت ..الجهاز سهل اخي اذا انجزت لوحا جيدا وليس فيه عيوب قلة اتصال او تلامس وتركيب قطع ليست تالفه ووصل المقاومات المتغيره جيدا سيعمل مباشرة من دون اي مشكل .


                        https://top4top.io/downloadf-1444sskm81-rar.html
                        التعديل الأخير تم بواسطة باحث عربي; الساعة 2020-01-03, 12:41 PM.

                        تعليق


                        • #71
                          هذا لوح الايبوكسي .تجده سميك واكثر صلابه وعند العمل عليه تجد مسارات النحاس فيه اكثر صلابه فيمكنك تغيير القطع اكثر من مره ولا تتلف المسارات .عكس اللوح الاخر حيث ان مساراته يمكن ان تنزع بمجرد نزع قطعة او تسخينه بالمكواة او يحصل فصل في المسارات بسبب حرارة المكواة.

                          التعديل الأخير تم بواسطة باحث عربي; الساعة 2020-01-03, 12:46 PM.

                          تعليق


                          • #72
                            المقاومة رقم 25 ركبها 1كيلو .لانه هناك خطئ حسبما هو مدون بالبورد انها 10كيلو .هو سواء 1كيلو او 10كيلو يعمل الجهاز لكن ربما يكون الصوت ضعيف .

                            تعليق


                            • #73
                              أخي باحث عربي كدت افكك الجهاز اليوم لكن فحصت l7905 لقيته يخرج 5 فولت سالب كل القطع يوجد فيها تيار كهربائي عند فحصها بالملتمر داخل الدائرة حتى الايسيات عند فحص الدخل والمخرج متاعهم يوجد تيار فقط الايسي tl071 لا يوجد فيه تيار على الاطلاق اما بقية القطع كلهم يوجد فيهم تيار الا المقاومة ١٠ كيلو غيرتها بواحد كيلو دون جدوى لا يوجد فيها تيار ايضا امرا عجيبا جدا ركبت فيها ملف 20صم لا يوجد صوت في السبيكر لكن الصوت موجود في الملف صوت خافت جدا غريب جدا كيف صار الملف يصدر صوت والسبيكر لا يصدر امرا عجيبا جدا

                              تعليق


                              • #74
                                https://m.youtube.com/watch?v=b3pjpX8KCuQ

                                تعليق


                                • #75
                                  https://m.youtube.com/watch?v=D74IVbQ2_ag

                                  تعليق
