    صنع جهاز PI POLONES

    تقليص
    X

    • تصفية - فلترة
    • الوقت
    • عرض
    إلغاء تحديد الكل
    مشاركات جديدة

    • #46
      هذا فيديو لملف 30*35.مع الايسي 357يمكنك معاينة الفرق بالمدى .بالنسبة لهذا الملف يستطيع الوصول الى الى 1.8متر مع طبق حجمه 40سم.هنا بالفيديو وقع استعمال طبق حجمه 22سم .بداية التأشير هو بداية تسارع النغمه
      التعديل الأخير تم بواسطة باحث عربي; الساعة 2019-12-25, 06:45 PM.

      تعليق


      • #47
        https://www.youtube.com/watch?v=23ab...&feature=share

        تعليق


        • #48
          وهنا مع الايسي البديل TL081


          https://www.youtube.com/watch?v=dWDW...&feature=share

          تعليق


          • #49
            ممكن مع تسريع النغمة قليلا يصبح المدى افضل والفارق بينهما يكون اقل

            تعليق


            • #50
              بالنسبة للجهاز يستعمل موجة مثلثه هذا حسب علمي .فطريقة تأشيره على المعادن ممكن نقل افضل بكثير من بعض الاجهزة النبضيه .لان الجهاز فيه سوء انتقائيه اقل من بعض الاجهزة النبضيه الاخرى .فلايجد مشكلا مع معدن او عملات ذات اتجاهات مختلفه ليست مستقيمة فيمكن استشعارها مهما كان وضعها بطريقه ممتازة عكس ما تفعله بعض الاجهزة النبضيه الاخرى التي تجد مشاكل مع انحناءات المعادن وتغير زاوية اتجاهاتها صوب الملف .كما هو مبين في هذا الفيديو .ايضا الجهاز حساسيته جيدة للمعادن القليلة التوصيل وذات النفاذيه المغناطيسية القليله مثل معادن وصفائح الالمنيوم الذي يعد اقل استشعارا للاجهزة النبضيه بعد الذهب والنحاس الاصفر .لكن هذا الحهاز يستشعر صفائح الالمنيوم بمدى جيد جدا مقارنة بأجهزة نبضيه اخرى .المعدن المجرب بالفيديو ه السابق الاينوكس ليس المنيوم الالمنيوم يكون اقل بعشرون سم لنفس الحجم وهو يعتبر مدى جيد جدا لجهاز نبضي .هذا فيديو على عمله صغيره وخاتم فضة .
              التعديل الأخير تم بواسطة باحث عربي; الساعة 2019-12-25, 07:02 PM.

              تعليق


              • #51
                الملف 30*35 سلك 0.65مم .18لفة .مقاومة التخميد 820اوم

                https://www.youtube.com/watch?v=qNd7...&feature=share

                تعليق


                • #52
                  ماشاء الله جهاز رائع من انسان اروع ان شاء الله في ميزان حسناتك اخي الباحث العربي هل يتاثر بالصخور او التربة المتمعدنة وهل هو مستقر وشكرا

                  تعليق


                  • #53

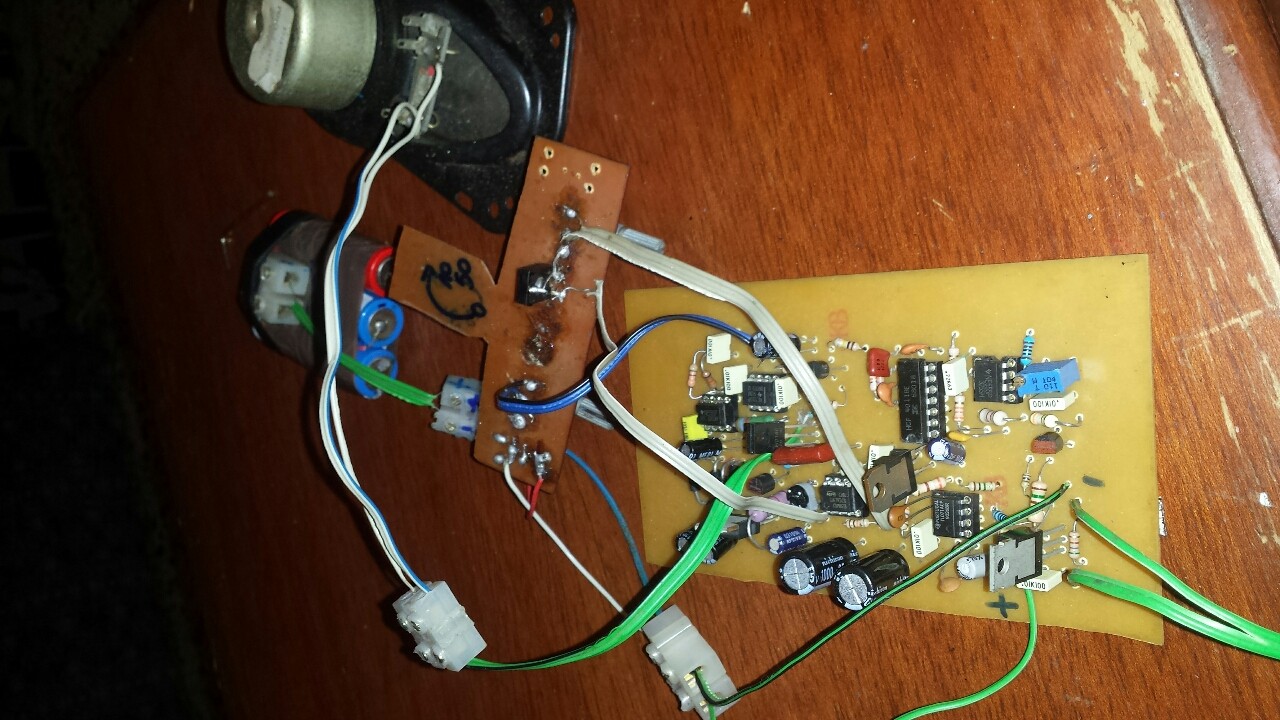

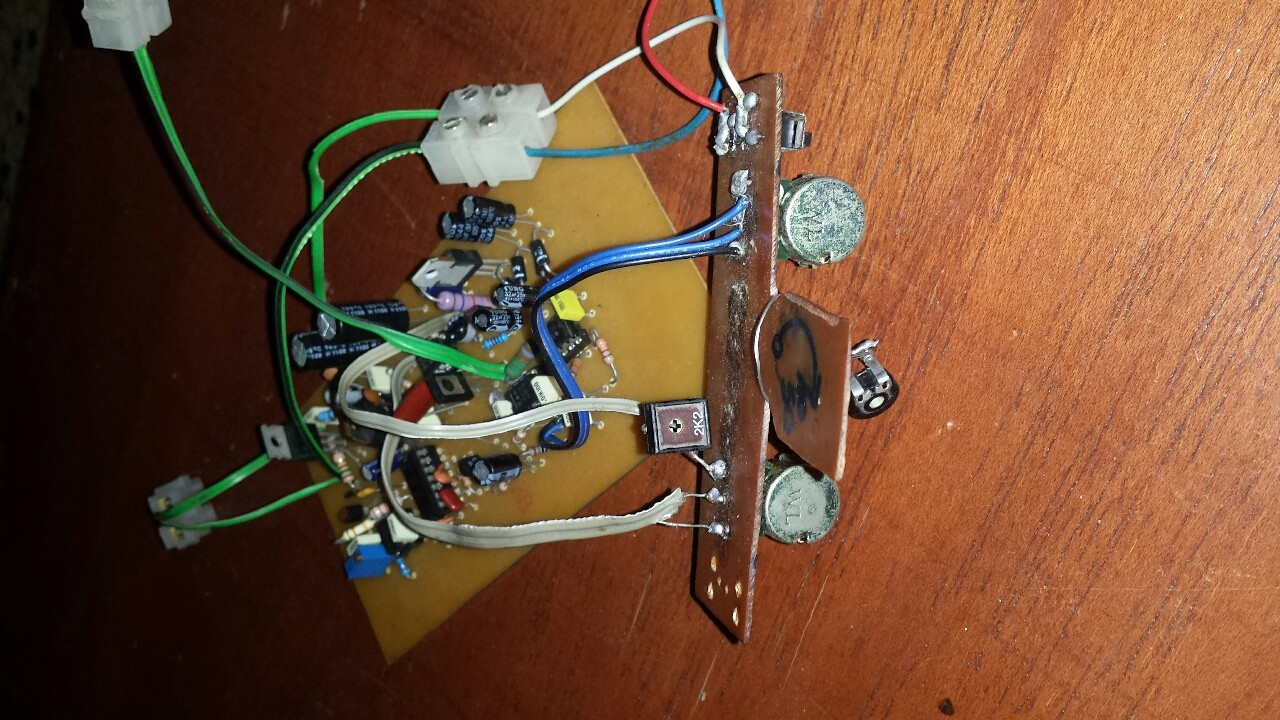

                    السلام عليكم الاخوة كيف أضبط الجهاز كل شي تم تركيبه لكن الجهاز لم يصدر صوت نهائيا ايضا عند فحص التيار عند مخرج الملف لا يوجد تيار على الاطلاق هل من الظروري تركيب الملف لاتأكد من اشتغاله المقاومة المتغيرة2.2 كيلو لكن تعمل بمفك البراغي المهم هي سليمة مع العلم استعمل tl071 لم اجد بعد lf 357 اضغط على الصورة لعرض أكبر.

الإسم:	Image-1717.jpg
مشاهدات:	437
الحجم:	234.2 كيلوبايت
الهوية:	847866
                    الملفات المرفقة

                    تعليق


                    • #54
                      اخي ناصر .
                      بالنسبة لتأثير التربه الممعدنه والصخور المعدنيه اخي مثل كل الأجهزة النبضيه ترن عليها لكن يمكن تجاهلها نهائيا .القاعدة العامة اخي لتأثير التربه هي خطوط المجال المغناطيسي الأرضي هناك خطوط كهربائية ستاتيكيه للمجال الارضي تعمل على زيادة قوة التأثير في المناطق التي تكون فيها موصولية عاليه مثل البلل والطين والتربه او الصخور التي تحتوي على حبيبات المعادن فتشحنها وتزيد من تاثيرها على الاجهزة .كون الجهاز النبضي في مرحلة الارسال تتلاشى هذه الخطوط الكهربائيه بعيدة عن الملف .وعند مرحلة التفريغ يعكس الجهاز عمله لمرحلة الاستقبال هنا يكون الملف خال من شحنات كهربائيه او ارسال لتأثر على خطوط المجال وتتلاشى بعيدة عن الملف.والقاعدة الفيزيائية تقول ان كل وشيعة في وسط مجال مغناطيسيا تعمل على الشحن التلقائي عبر الحث .مثل عمل الدينامو ملف في وسط هيكل معدني ممغنط فتتولد في الملف شحنات كهربائيه مستحثه .وكلما كان تحريك الملف اسرع كلما تولدت شحنات به اكثر وكلما كانت المنطقه تحتوي حبيبات معدنيه تزيد من قدرة الحث اكثر فتتولد شحنات كهربايئه عن مرحلة الاستقبال بالملف يتم تكبيرها بمكبر العمليات للجهاز فتظهر في شكل رنات مثلها مثل المعدن .الطرق المتبعة بالاجهزة النبضيه لتغلب على هذا المشكل هو استعمال نبضات طويله مع طاقه اعلى لزيادة اضمحلال هذه الخطوط الكهربائيه للحقل الارضي وابتعادها عن الملف لفتره اطول حتى لا تتم شحن الملف عند مرحلة الاستقبال .لهذا اخي الاجهزة النبضيه التي تستعمل نبضات طويله هي الاقل تاثرا بالتربه والاكثر استقرار فوق الصخور والتربه مثل هذا الجهاز الذي يستعمل نبضات ليست قصيره وترددا ليس عال.والطرق الاخرى بالاجهزة الحديثه تعمل على اخذ عينات للتوقيت الزمني لتربه واخذ عينات اخرى مختلفه ثم طرحها من بعض ليتم عزل تشويش التربه فتكون كل النتائج دائما نقصا من المدى لانها بمثابة حذف جزء من اشارة الاستقبال .فهذا الجهاز اخي مثله مثل الاجهزة النبضيه كلها تتأثر بالتربه لكن طبيعة النبضات فيه تمكنك من ضبطه على التربه بحيث لا يتأثر بها اطلاقا ويكون مستقرا للغايه .فلا يرن الا على معدن .والطريقه هي بوضع الملف في عينات التربه عند مستوى التأثير . وضبطه مثلما يضبط بالتجارب على ان تكون طقطقه خفيفه وملاحظة بداية تسارعه على التربه وحذفها بواسطه تاخير التعديلات قليلا ليكون بدون اي تاشير على التربه او تسارع الصوت والعمل به هكذا ولا تكون هناك خسارة كبيره للمدى مقارنة بتجارب الهواء .فكلها مع تعديله على التربه هناك فارق عشر سنتمترات من المدى مقارنة بتجارب الهواء .فاذا ضبط جيدا هكذا لا يرن اطلاقا على التربه ويكون مستقر جدا .فيرن فقط على المعادن .اما الاستقرار بالعام للجهاز سواء فوق التربه او خارجها فيعتبر ممتاز جدا ربما هومن بين افضل الاجهزة المتاحة للصنع من ناحية الاستقرار.كما انه يفضل المسح بالاجهزة النبضيه باتجاه الشرق والغرب المغناطيسي اي بمثابة السير عموديا مع خطوط المجال المغناطيسي الارضي لتقليل تأثر الجهاز بالتربه خاصة مع الاجهزة التي فيها معايره تلقائيه وتتأثر بالتربه.
                      التعديل الأخير تم بواسطة باحث عربي; الساعة 2019-12-28, 03:41 PM.

                      تعليق


                      • #55
                        المشاركة الأصلية بواسطة satouchi مشاهدة المشاركة
                        السلام عليكم الاخوة كيف أضبط الجهاز كل شي تم تركيبه لكن الجهاز لم يصدر صوت نهائيا ايضا عند فحص التيار عند مخرج الملف لا يوجد تيار على الاطلاق هل من الظروري تركيب الملف لاتأكد من اشتغاله المقاومة المتغيرة2.2 كيلو لكن تعمل بمفك البراغي المهم هي سليمة مع العلم استعمل tl071 لم اجد بعد lf 357 اضغط على الصورة لعرض أكبر.   الإسم:	Image-1717.jpg  مشاهدات:	0  الحجم:	234.2 كيلوبايت  الهوية:	847866
                        الفولت لا داعي لقياسه لان مخرج الملف فيه نقطتين نقطه فيها 12فولت ونقطة اخرى قيمتها قليله .طالما الخطوط سليمه والمؤقت 555 مولد النبضات سليم لا حاجة لك بقياس الفولت .صوت الجهاز لوحده اخي عبر دارة صوت مستقلة حتى لو الملف ليس مثبت الصوت يعمل .الفرضيه الوحيده كونه لا يعمل هو في صورة قطع الصوت نهائيا بالمقاومة المتغيره 10كيلو الخاصه بالصوت او احد المسارات مفصولة او المؤقت 555الخاص بالكونفرتر القريب من الدايودات تالف او فيه سوء اتصال عبر ارجله او بقية التعديلات عبر المقاومات المتغيره مقفولة .فيحصل اخي ان تقطع الصوت عبر المقاومة المتغيره للصوت او عبر المقاومات المتغيره الاخرى .قم بنزع اسلاك مقاومة الصوت ولامس السلكين كما بالصورة في بعضهما او الحمهما ببعضها لنزع مشكل قطع الصوت نهائيا .ثم قم بتغيير قيم المقاومات المتغيره 220كيلو و 10كيلو فربما الاشكل بالصوت عندك من هذه المقاومات قم بتغيير قيمتهم عدل عليهم يدويا ان كانت المقاومة المتغيره ذات العصى او بواسطة المفك اذا كانت تعدل بالمفك خاصة المقاومة المتغيره 220كيلو .

                        التعديل الأخير تم بواسطة باحث عربي; الساعة 2019-12-28, 04:15 PM.

                        تعليق


                        • #56
                          شكرا اخي الباحث العربي فلولاكم فما تحفزنا في الصنع ونسال الله ان يوفقك الى فعل الخير

                          تعليق


                          • #57
                            المشاركة الأصلية بواسطة باحث عربي مشاهدة المشاركة

                            الفولت لا داعي لقياسه لان مخرج الملف فيه نقطتين نقطه فيها 12فولت ونقطة اخرى قيمتها قليله .طالما الخطوط سليمه والمؤقت 555 مولد النبضات سليم لا حاجة لك بقياس الفولت .صوت الجهاز لوحده اخي عبر دارة صوت مستقلة حتى لو الملف ليس مثبت الصوت يعمل .الفرضيه الوحيده كونه لا يعمل هو في صورة قطع الصوت نهائيا بالمقاومة المتغيره 10كيلو الخاصه بالصوت او احد المسارات مفصولة او المؤقت 555الخاص بالكونفرتر القريب من الدايودات تالف او فيه سوء اتصال عبر ارجله او بقية التعديلات عبر المقاومات المتغيره مقفولة .فيحصل اخي ان تقطع الصوت عبر المقاومة المتغيره للصوت او عبر المقاومات المتغيره الاخرى .قم بنزع اسلاك مقاومة الصوت ولامس السلكين كما بالصورة في بعضهما او الحمهما ببعضها لنزع مشكل قطع الصوت نهائيا .ثم قم بتغيير قيم المقاومات المتغيره 220كيلو و 10كيلو فربما الاشكل بالصوت عندك من هذه المقاومات قم بتغيير قيمتهم عدل عليهم يدويا ان كانت المقاومة المتغيره ذات العصى او بواسطة المفك اذا كانت تعدل بالمفك خاصة المقاومة المتغيره 220كيلو .
                            شكرا جزيلا اخي لقد ضهر الصوت بالفعل بعدما تاكدت من المقاومة ١٠ كيلو كان فيها سلك مقطوع ايضا التريمر 100كيلو غيرته بمفك البراغي فظهر ااصوت رغم انه يتقطع ويختفي في بعض الاحيان الا ان الصوت صار موجود وهذا مفرح جدا اما الان اي ملف مناسب له حاولت اصنع ملف 40 صم مربع عملت 19 لفة بسلك 0.5 صم لكن مقاومته كانت 3.5اوم وعملت 18 لفة ايضا المقاومة بين 3.2 و3.5اوم ايضا لدي بعض الاسئلة هل الصوت يجب ان يبقى يشتغل من غير تقطع عندما يكون الجهاز بدون الملف ليكون الجهاز في حالة جيدة

                            تعليق


                            • #58
                              بالنسبة للملفات تستطيع تجربة الجهاز مع ملف صغير لافهم الجهاز جيدا ومعاينته .تستطيع صنع ملف 20سم بسلك 0.5مم .20لفه تكفي .بعدما تفهم الجهاز جيدا تستطيع صنع ملف 40سم بسلك 0.65مم او 0.7مم 18لفة لتحصل بالنهاية على مقاومة لا تتجاوز 2اوم .بالنسبة لقطع الصوت لا يجب ان يقطع لوحده مع الملف او من دون ملف الا اذا غيرت تعديل المقاومات المتفيره .وكما ذكرت سابقا المقاومة 220كيلو من الافضل تركيبها بالاسلاك لوضعها خارج العلبه ليسهل تعديلها يدويا افضل من تعديلها كل مره بالمفك وخاصة بعد استعمال علبه مغلقه وعند تجربة ملفات مختلفه وايسيهات مختلفه .بالنسبة للصوت هذا فيديو للجهاز من دون ملف هكذا يعنل الجهاز سواء كان معه ملف او من دونه .

                              تعليق


                              • #59


                                تعليق


                                • #60
                                  المشكلة الصوت لدي ضعيف مقارنة بماهو لديك اخي باحث عربي وقد احترقت لي المقاومة 2.2 كيلو المتغيرة ركبت مكانها 4.7 كيلو فزاد الصوت ضعف اكثر مما عليه ااسبيكر استخدم 8اوم اظن يجب ان استخدم lf 357 اصلي واقوم بمعايرته لعلنا نجد الخلل بالنسبة للمقاومات المتغيرة مهما حركتها يضل الصوت ضعيف او قد يضعف اكثر او يحدث تغير للنغمة ساحاول تنزيل الفيديو
