شكرا اخواني الاعزاء

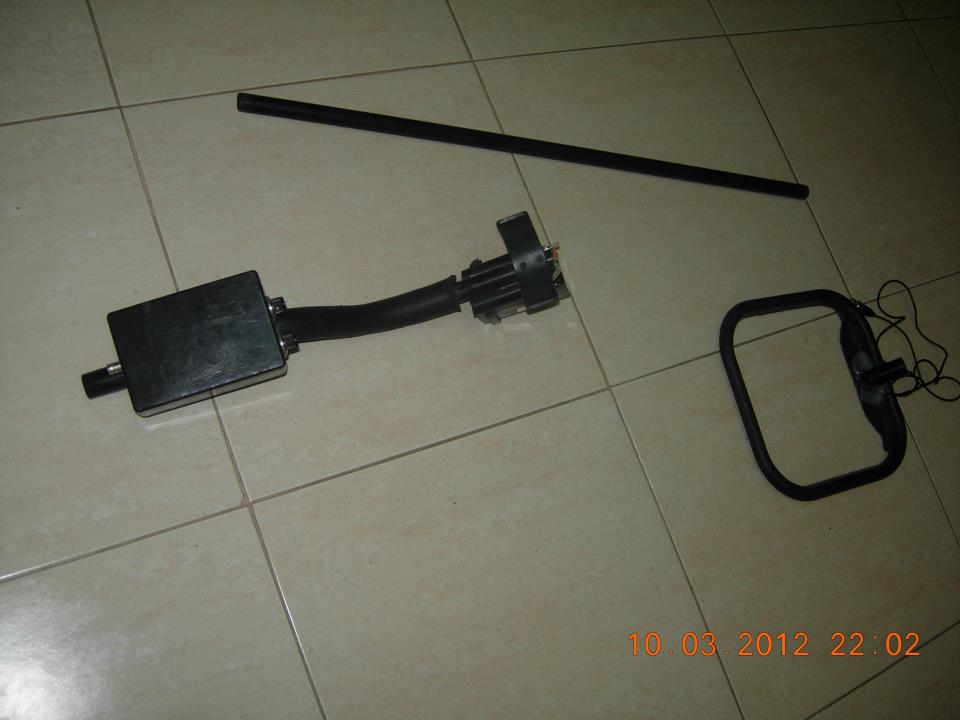

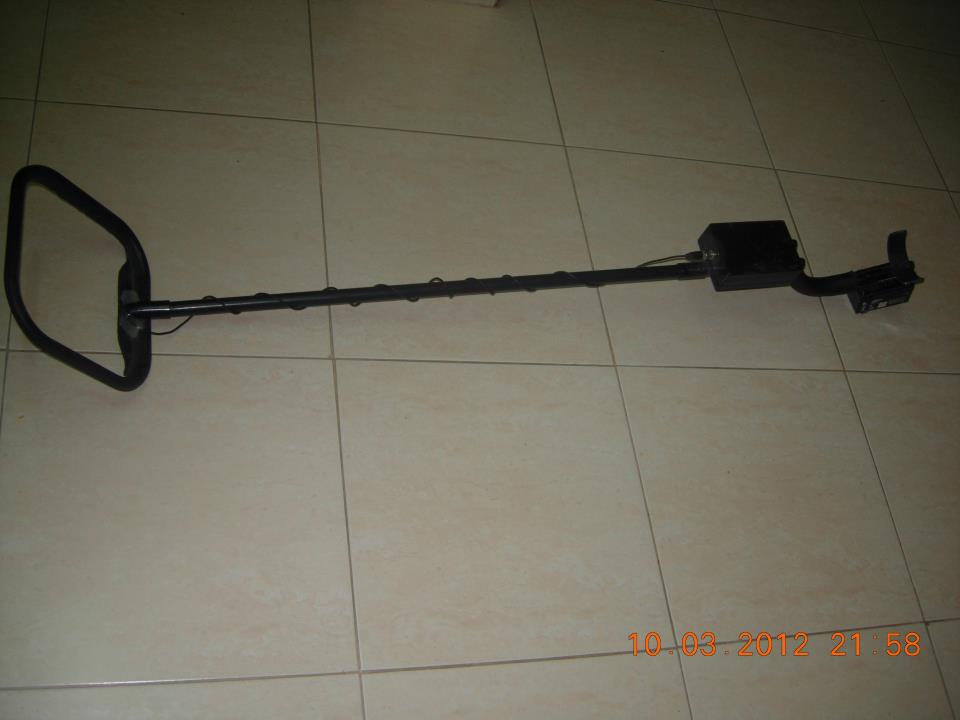

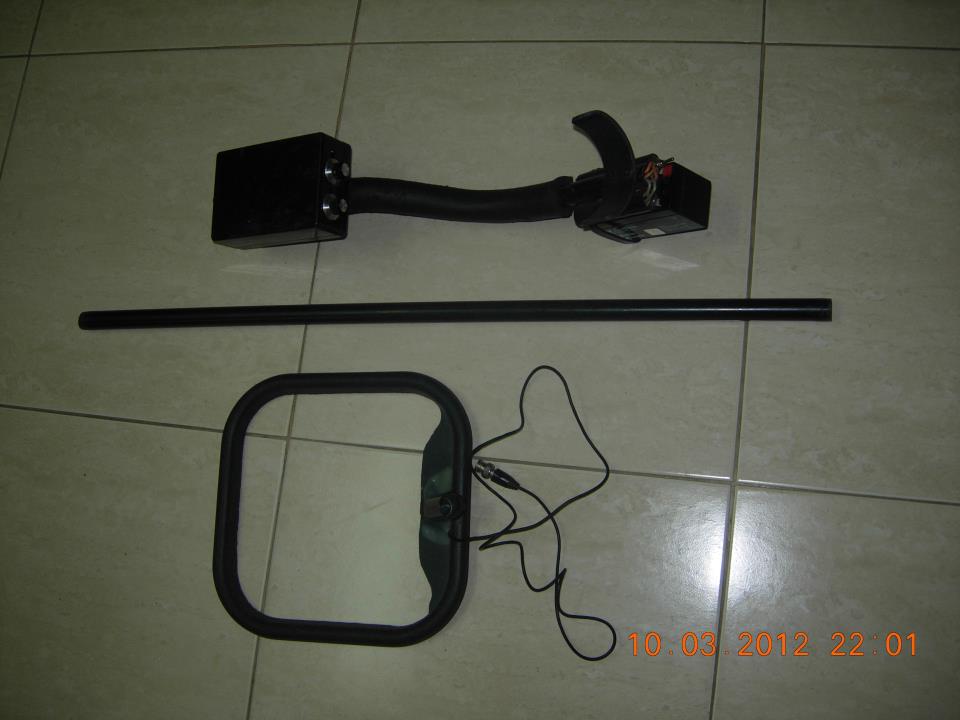

اخواني الجهاز حث نبضي معروف يعمل بالتحريض الكهرو معناطيسي
جربته بملف قطر 35سم
العمله الدرهم 2سم
الرمل والتراب
العمق 30سم 25
وعلبة بيبسي
تقريبا 100سم
و اسواره ذهبيه قطرها تقريبا 10 سم
50 سم الى 45
والحجارة السوداء البركانيه يتحسس الجهاز بها لان بها حديد ومعادن
ولا يصلح الجهاز للمناطق البركانيه
اللملف قطر 70x70
مربع على شباك حديدي مدفون بعمق متريين تقريبا تحسس الجهاز به والشباك كما ذكر الشخص الذي دفنه انه مربع صغير تقريبا 45سم او 50
ويعتمد العمق على حجم الدفين وقطر ملف البحث فكلما كبر الدفين زاد العمق وكلما كبر قطر الملف زاد العمق
ولكن لا تستطيع كشف قطعه معدنيه صغيره بملف قطره متر او سبعين سم مربع
يعني بزيادو حجم الدفين يزداد حجم الملف يزداد العمق
وكلما صغر الملف قل العمق ولكن يتحسس حتى ابرة الخياطه
وقد قمت بالبحث على البحر من قبيل التجربه والهوايه وكان ممتازا يصر صوت طقطقه ثابته حسب المعايره وتسرع حين يمر فوق المعدن
والبطاره 12 فولت 1 ونصف تقريبا اامبير وتعمل لمدة خمس ساعات ولم اجرب متواصل فقد جربتها لمدة اسبوع متقطع ولم تفرغ فهو اقتصادي لا يستهلك البطاريه
والبطاريه تشحن بالمنزل او السياره
الجهاز لا يميز بين المعادن فهو يصدر تغير بالصوت على اي معدن و خبراء الاجهزه يعرفون ذالك بان اجهزة الحث النبضي لا تميز ولكن جيدة العمق
والله الموفق

بالتوفيق اخي العزيز وان شاء الله تنجح اكثر وتطور جهازك لينجح في العزل بشكل كامل

ما شاء الله عليك
خطوة الى الامام واختراع ناجح الله يوفقك .
اخي العزيز
هل عرضت الجهاز للبيع
هل لديك فكرة ان تخترع جهاز تصويري اوجربت مثلا جهاز تصويري ؟
هل لديك فكرة ان تخترع جهاز يميز بين المعادن وفكرت ايضا بجهاز استشعاري ؟

اخواني السلام عليكم
شكرا على الردود بالنسبه للبيع انا جاهز بس الطريقه والشحن ليس لدي خبره وهل تريده قطع فقط يعني الصندوق مع الملف بدون الاذرع
وبالنسبه للعزل ارى انه بعد تجارب مريره انه صعب جدا لان الاجهزه الحثيه تتاثر باي معدن فكيف تعزل معادن اخرى حتى احدث الاجهزه لم اجد ان هذا المنطق العلمي صحيح
الذي يميز ويعزل هو ال VLFاي اجهزة التردديه المنخفضه يعني معروفه انها تميز وتعزل ولكن لا يوجد عمق كبير وهذا مربط الفرس فحن نبحث عن العمق
وبالنسبه للتصويريه فكل الاجهزه التي درستها وهميه وكذب وخداع الا الاجهزه الالمانيه بس ياصديقي الجهاز حجمه بشكل عربة الاطفال الصغيره
التي يوضع فيها الرضع تماما ولها اربع عجلات وشاشه وموضوع كبير وحملها وجرها صعب بالمناطق الوعره وسعرها خيالي فليس كل ما تراه بالمواقع من صور واجهزه هو صحيح
اريد ان اقول النتيجه لو ان جهاز تصويري صغير الحجم وجد في السوق لكانت المستشفيات اول الزبائن والسبب انها بجهاز ايكو اي الصدي تاخذ المستشفى غرفه كبيره والجهاز بحجم مكيف اوثلاجه وانتم الخبراء بذلك لاني اطرح معلومات عاديه يعلمها الجميع
وموضوع التصويري معقد جدا ولم افكر به انا صنعت اول جهاز هو اسهل جهاز ويسمى BFO وهي طريقه قديمه ولكن غير مستقره وبسيطة العمق و VLF وهو كما سبق عادي العمق بسيط والتمييز جيد حسب النغمه ولكن ما اريد توضيحه اني درست مخططات الستار بلس 2 وعدد كبير من الاجهزه ووجدة بالنهاية ان الحث النبضي ممتاز لكل الاعمال الهوايه والبحث وحتى الاجهزه القديمه وحتى GPX الامريكي كلها حث نبضي والاجهزة التركيه التي جربت عدد منه دارات طبعا وليس شراء والنتيجه فشل او عمق بسيط او ازاحه وحتى سونار السمك لم يسلم مني النتيجه في النهايه هي التجربه والخبره وخسارة ماليه وهذه هي الهوايه تخسر اكثر من ما تكسب
وشكرا لكم جميعا وتحياتي واسف على الاطاله

وين المطافي حريقة يبو الالكترونيات عيني عليك باردة من خلال مشاهدتي للفيديو جهزك فعال اكثر من جهاز مصمم من شركة عالمية وبدون ذكر اسماء المهم انت من اي بلد مبدئيا

السلام عليكم
بارك الله فيك اخي فني الكترونيات جهازك ممتاز واصل

انا ركبت delta pulse لكن العمق لم يعمل معي كما رايت فهو لا يتجاوز 70 سنتمتر قرص 45cm الهدف قطر 45cm ارسلته لصديق اصلحه و تحسن ووصل الى 2.5 مترلكن غير مستقرسقط من مرتين الاولى اصلحته الثانية لم يستدب للاصلاح اعدت تركيبه من جديد لكن لان هو لا يتجاوز 50cm
ولازلت احاول ان احسن من العمق هل من نصيحة تقدمها لي جزاك الله خيرا
من اي البلاد انت ؟

السلام عليكم
اولا شكرا جزيلا على الردود الحلوه اخي الكريم انا عربي مقيم بالامارات

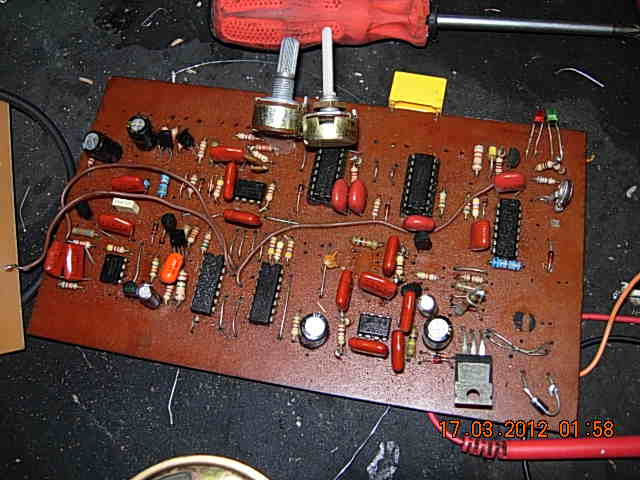

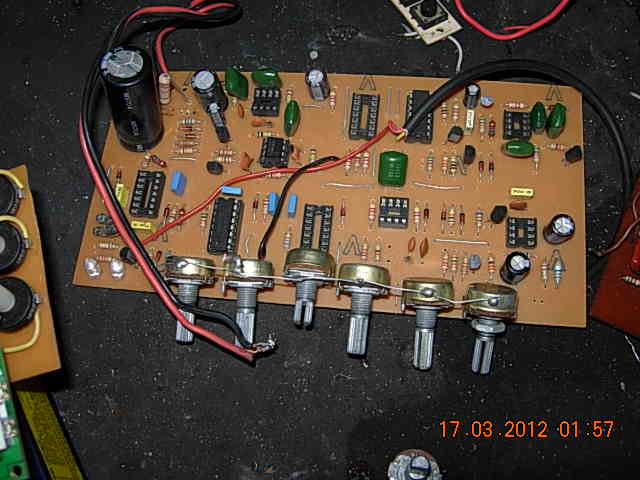

وجهاز دلتا بلس من كثر سماعي فيه بالمواقع التركيه والاجنبيه اعجبت به وكانت تجربتي الاولى بالحث النبضي معه اول محاوله فاشله والثانيه متوسطه والثالثه جيده ولكن كيف وصل معك الى متريين ونصف وهو لم يصل معي بالعذاب اكثر من 70 سم وما قياس الملف والقطعه المعدنيه قياسها اما الاستقرار سببه الرطوبه من الهواء فهذه الدارت معظم الناس يعتقدون ان الشركه تصب عليها ماده بلاستيكيه لكي لا تقلد اويسرق التصميم ولكن الذي لا يعلمه الاخوه ان الماده هي لعزل الداره عن العوامل الجويه لانها حساسه جدا من اي رطوبه بالهواء مباشرة تتغير كل دقائق بس الدلتا بلس جربتها ما عجبتني نهائيا وفيها قطع خسرتني نقود وتعب كثيرومعايرتها صعبه وفيها سبع مقاومات متغيره للمعايره وحتى ان الشاشه والبرنامج للشاشه نزلته ولكن فقدت الامل بها وغيرت اتجاهاتي وصممت واحده مختصره وبسيطه وعمليه وتكلفتها اقل عمقه احسن حتى الموسفيت ترانزستور لا يسخن نهائيا
اذا الداره سقطت على الارض قصدك فهناك كسور او فصل باللحام او القطع الالكترونيه على حد علمي
والله المستعان

نسيت ان اخبرك بدلا من الماده العازله البلاستيكيه استخدم الورنيش البخاخ او اللكر طبعا بخ اللوحه من الاعلى والاسفل بعد التاكد من ان الداره تعمل جيدا وانتهت عيوبها ونتيجنها جيده
ان ابخ اللك او الورنيشر طبعا والداره لا توصلها بالبطاريه لمدة ساعه وا ساعتين لتجف تماما وانا اعمل الطريقه نفسها بدل البلاستيك لسهولة الاصلاح ونفس النتيجه بالعزل والثبات وتحياتي وهذه تجاربي مع دلتا بلس

شكرا على المعلومات
هناك مجموعة من المشاكل لا يعلمها الا الخبراء طبعا لست انا منهم فقط انا هاو حتى في الاكترون
و صديقي ايضا لكنه بحثه كان شهورا كثيرة حتى وصل الى المطلوب
بالنسبة للقرص 1*1متر و الهدف قاروة غاز الطهي المنزلي اي 40 *70 سنت التجربة تمت من خلف جدار من الحجر عرضه70 سنتمتر 2.5 متر
القرص 45 سنت الهدف 45سنت المسافة 120 سنت
علبة مشروب عازي من الالمنيوم 70 سنت
تم الحصول على هذه النتائج باستعمال قطع الكترونية اصلية و ليست صينية اقتلعت من اجهزة الكترونية قديمة رغم اني قمت بطلبية من فرنسا لبعض القطع
و القرص تم استعمال لفات من سلك قديم استعمل في تركيب الهواتف سابقا لكن جودته عالية ولم نستعمل سلك النحاس الذي يستعملونه في المحركات لان مقاومته اكبر بالضعف من المطلوب
علمت هذا الجواب لكن كان قد فوات الاوان بعد ان صنعت واحدا اخر و اجهزت على القطع من القديم حتى خرب و لم يعد صالحا
هل صنعت الجهاز ام ركبته؟
و ما اسم هذا الجهاز ؟

بالنسبة للثمن لو كنت فنيا ما كلفني اكثرمن 100اورو
لكن الان تجوز 300اورة لاني لست محترفا للاكتونيك و لا حتى دارسا لها
لكن عندي بعض الثقافة العامة والحب الشديد للاكترون ساعدتني كثيرا

الاخ ابو مازن
انا جاهز اذا اردت الداره فقط بالملف او بدون الملف والبطاريه ومع العلبه كامله ام فقط اللوحه فانا قررت تسويقا ولكن الطريقه لا اعلم
تحياتي اما الداره التي عندك هل كانت افضل قبل التعطل وماذا حصل بالضبط وقعت منك ام سخن المسفيت جدا

بالنسبة للدارة الحالية لم يعمل معي القرص 1*1 متر كما هو مطلوب يعني اقل من القرص 45
لكن افضل النتائج حصلت عليها مع قرص 38 و 45 سنتمتر الهدف صحن قطره 45سنتمتر المسافة 45 سمنتمتر
الهدف 30*20 نفس القرص المسافة35 سنتمتر
اما الدارة القديمة فلم تعد صالحة بكل الاحوال يعني لا مجال للكلام فيها لكن العطب فيها كان كما ذكرت فصل في اللحام
الدارة الحالية كان العطب الاول ارتفاع حاررة المسفيت IRF840 حتى احتترق وقمت بتغييره هو و الديودات 1N4148 فقد كان تماس و اصلحته و عمل, لكن هل تتضررقطع اخرى ؟
عطب أخر كنت قد ركبت 556 مقلوبا واحترق ولم اغير معه شيءا واستغل بدون اي مشاكل لكن النتيجة غيرمرضية احسن الحالات 70سنتمترولا اغرف هل تتضرر بعض القطع الاخرى؟
الحهاز يعمل باستقرار تام هل يمكن ان يكون احد القطع كامقاومات والترنزستورات تالفا؟
بالنسبة للبيع احسن طريقة اشتري منك الدارة وتفاصيلها واتكلف انا بالقطع ووتركيبها لان الرسال لن يتطلب سوى اميل

سوال اخر ماهو السلك الذي تستعمله في لفات القرص ؟
